1. 产品简介
RS-485转红外透传模块采用高精度38K红外接收传感器、红外发射管，能够在0至3米内稳定传输数据。红外传输数据通过RS-485进行透传上送，能穿透玻璃或者亚克力等透明视窗，具有准确、稳定，使用寿命长等特点。
1.1 概述
1.采用红外接收传感器，在多数据和远距离方面稳定传输。
2.无任何协议限制（透明传输），可使用串口数据的方式与集中器，国网电表，气表等有红外通讯功能的工控设备进行通讯。
3.使用3.3V-26V供电，在机柜，上位机设备自带电源等场景下供电接线方便。
1.2 技术指标
| 供电电压 | DC 3.3-26V |
| 功率 | 空载：1mA，满载通讯：6mA |
| 通讯方式 | RS-485 |
| 通讯协议 | 无协议限制，数据透传 |
| 通讯波特率 | 600bps、1200bps、2400bp |
| 外形尺寸 | 49mm*38mm*17mm |
| 安装方式 | 泡沫胶固定 |
| 默认线长 | 线长1米 |
1.3 技术特征
l RS-485转红外透传
l 纯透传红外无任何协议限制
l 红外距离可以调整（根据要求定制）
l 最高波特率2400bps
l 红外输出为38K载波模式
l 待机功耗1mA
l 宽电压、高灵敏、传输稳定、传输距离远
1.4 产品选型
订购信息如表 1.1所示。
| 产品型号 | 性能 | 功能 | 备注 |
| QK-CB10-TT | 标准版 | 工业级RS-485转红外透传 | 3.3~26V供电 |
| QK-CB10-RJ45 | RJ45接口 | 工业级RS-485转红外透传 | |
QK-CB10-TT | TTL接口 | 工业级TTL转红外透传 | |
| QK-CB10-USB | USB接口 | 工业级USB转红外透传 | |
| QK-HW10-TT | 高性能版 | 工业级RS-485转红外透传 | |
QK-HW10-TI | 高性能防水版 | 工业级RS-485转红外透传 | |
| QK-HW20M | 高性能版 | 工业级Modbus协议版 |
高性能版：通信灵敏度高，远距离效果好，角度大，贴歪也不影响收数据，数据可以连续一直通信。
标准版本：数据最大长度建议120字节以内。
2. 接口描述
2.1 通讯协议
Ø 透传无任何协议限制；
Ø RS-485 MODBUS协议；
Ø 645等各种电表协议；
Ø 各种自定义协议。
2.2 接线方式
供电：根据型号选择。
2.2.1 一般接线标识
一般接线标识，如图2.1所示：红（电源正），黑（电源负），黄（485A）,绿（485B）
图 2.1 接线标识
2.2.2 QK-CB10-RJ45接线说明
如图2.2所示：1和2(电源正极)，3 和4(485A)，5 和6(485B)，7和8(电源负极)
图 2.2 接线标识

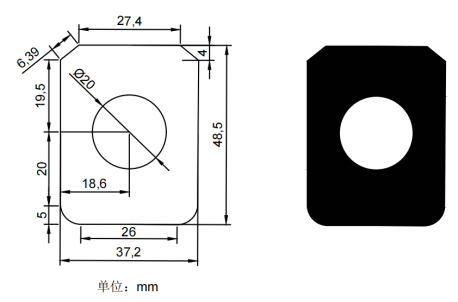

2.3 结构尺寸图（底视图）
图 2.3 结构尺寸图（底视图）
3. 实际应用测试

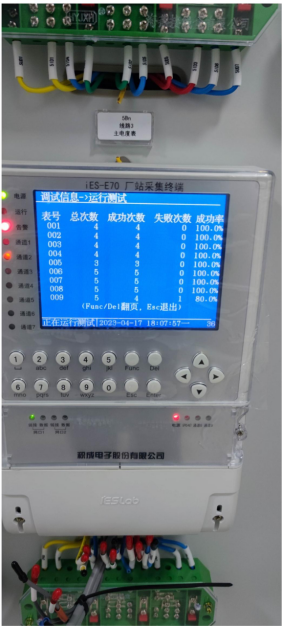

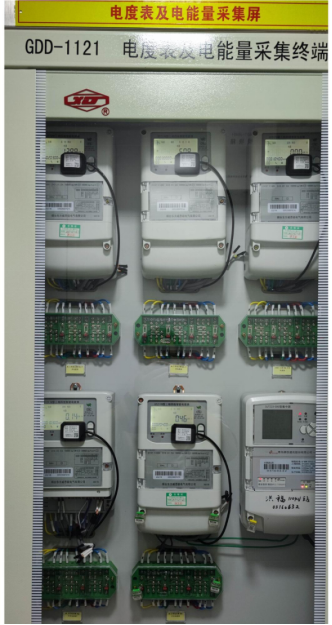

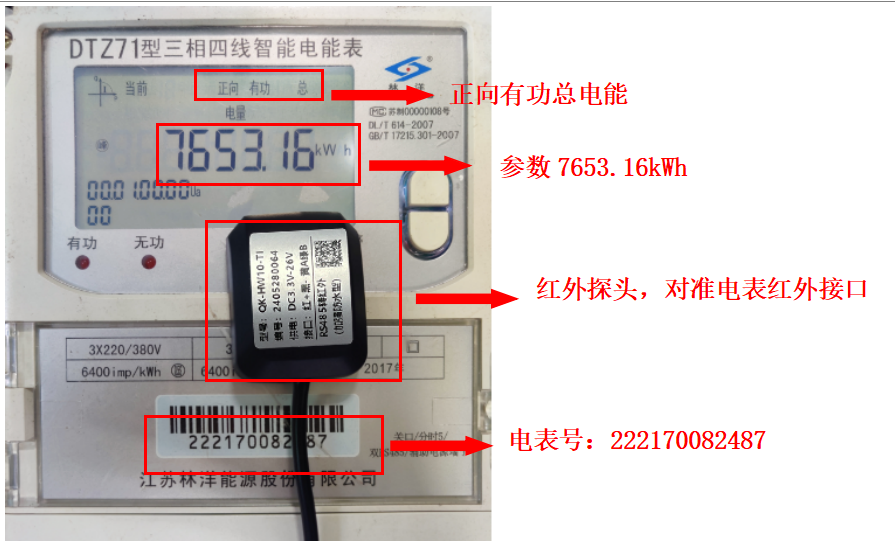

全控科技RS-485转红外模块QK-CB10-TT / QK-HW10-TT产品经过实际验证，稳定准确，抄表成功率可高达100％，目前已广泛应用于实际抄表方案中，如图3.1、3.2。
图 3.1 实际应用 图3.2 应用测试数据
4. 产品测试指令说明
4.1 485调试工具
需要以下设备
| 序号 | 设备名称 | 功能 |
| 1 | QK-HW10或者CB10等 | 电表红外通信使用 |
| 2 | USB转485转换器 | 接电脑使用 |
| 3 | 电源 | 5-24V(或者用USB转485供电) |
| 4 | 电脑一台 | 安装测试软件 |
| 5 | SSCOM32/52 | 测试通信数据 |

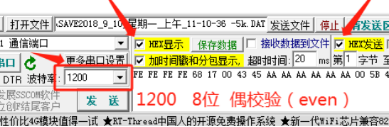

注意！！通讯参数为:1200波特率、8数据位、偶校验(even)、1停止位。特殊有2400非常少。
4.2 DL/645协议读取数据

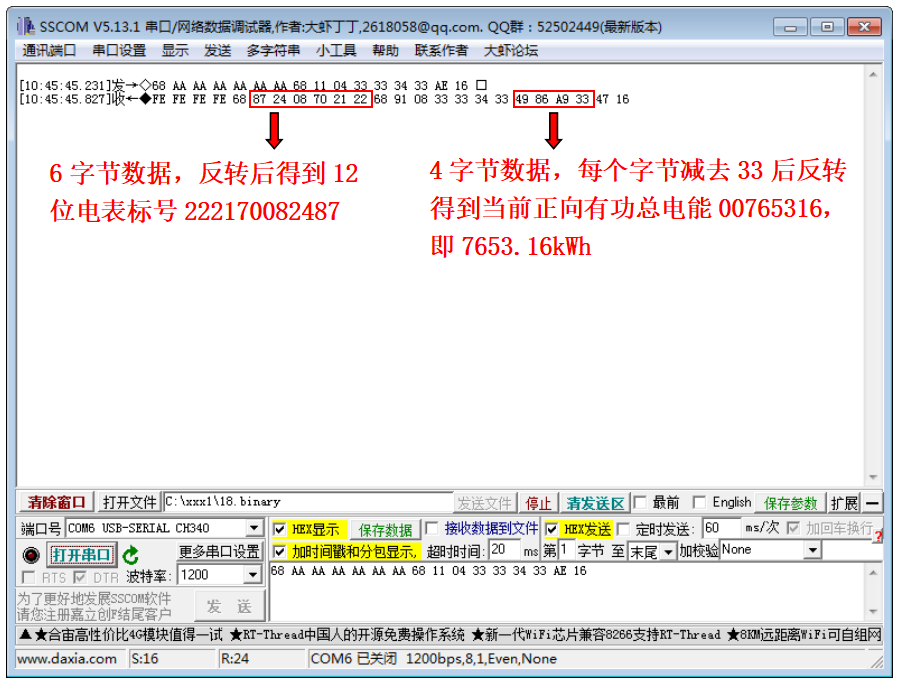

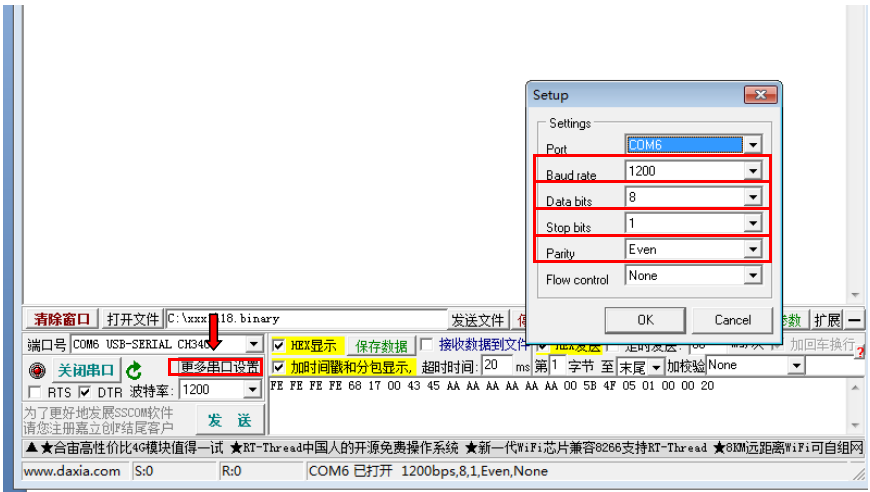

以sscom广播读取DL/T645-2007当前正向有功总电能为例，在软件中按照下图填入所需参数，选择波特率1200，数据位8，停止位1，偶校验,开启串口。
发送报文后解析返回报文可得到当前电表表号为22 21 70 08 24 87，当前正向有功总电能为00 76 53 16，加上单位后为7653.16kWh。
注意: HEX显示，hex发送！！！！！！！注意！！通讯参数为:1200波特率、8数据位、偶校验(even)、1停止位。
4.3 DL/T698协议读取电表数据
发送数据：
FE FE FE FE 68 17 00 43 45 AA AA AA AA AA 00 5B 4F 05 01 00 00 10 02 01 00 0D 04 16

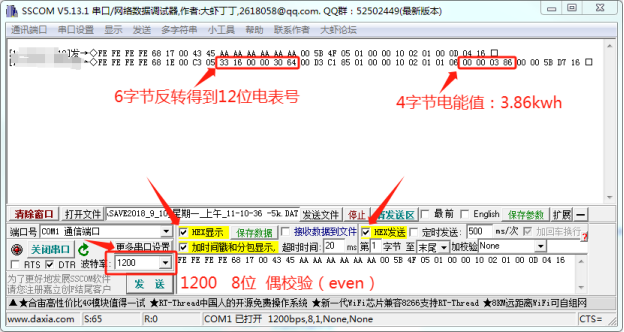

以sscom广播读取DL/T698.45-2007当前正向有功总电能为例，在软件中按照下图填入所需参数后读取电能数据，解析返回报文后得到当前电表表号为64 30 00 00 16 33，当前正向有功总电能为00000386，加上单位后为3.86 kWh
4.4 广播报文示例
1) DL/T645-1997当前正向有功总电能
请求报文:FE FE FE FE 68 AA AA AA AA AA AA 68 01 02 43 C3 D5 16
返回报文示例:FE 68 20 78 12 00 00 00 68 81 06 43 C3 95 57 7B 34 A216
(2) DL/T645-1997当前反向有功总电能
请求报文:FE FE FE FE 68 AA AA AA AA AA AA 68 01 02 53 C3 E5 16
返回报文示例:FE 68 20 78 12 00 00 00 68 81 06 53 C3 43 33 33 33 F3 16
(3) DL/T645-2007当前正向有功总电能
请求报文:FE FE FE FE 68 AA AA AA AA AA AA 68 11 04 33 33 34 33 AE 16
返回报文示例:FE 68 20 78 12 00 00 00 68 91 08 33 33 34 33 95 57 7B 34 7B 16
(4) DL/T645-2007当前反向有功总电能
请求报文:FE FE FE FE 68 AA AA AA AA AA AA 68 11 04 33 33 35 33 AF 16
返回报文示例:FE68 20 78 12 00 00 00 68 91 08 33 33 35 33 43 33 33 33 BD 16
(5) DL/T698.45-2007当前正向有功总电能
请求报文:FE FE FE FE 68 17 00 43 45 AA AA AA AA AA AA 00 5B 4F 05 01 00 00 10
02 01 00 0D 04 16
返回报文示例:FE FE FE FE 681E 00 C3 05 49 00 00 21 34 60 00 D3 C1 85 01 00 00
10 02 01 01 06 00 00 01 29 00 00 0A D7 16
(6) DL/T698.45-2007当前反向有功总电能
请求报文:FE FE FE FE 68 17 00 43 45 AA AA AA AA AA AA 00 5B 4F 05 01 00 00 20
02 01 00 FF 48 16
返回报文示例:FE FE FE FE 68 1E 00 C3 05 49 00 00 21 34 60 00 D3 C1 85 01 00 00
20 02 01 01 06 00 00 00 00 00 00 5B C7 16
5. 常见问题
1. 测试软件下，为何显示“打开设备失败”？
产生此类故障的大多是因为：驱动没有正常安装；USB转RS485需要安装驱动。
2. 是否一定需要使用120Ω终端匹配电阻？
建议120Ω终端匹配电阻用于吸收端点反射，提供稳定的物理链路。
3. 为何无法收到数据？
建议确认波特率是否正确，停止位、校验位等是否正常，特别注意校验位。
4. 水表、气表等有些表收不到数据？
水表气表的38K载波红外版通讯波特率多为1200bps Pariry：Even，通信技术问题咨询原厂。
5. 是否支持多个并联？
支持多设备接入，具体的需要技术支持，请联系我们。
6. 系统进入待机或睡眠状态是否影响接收？
不会有影响。
7. 标准版本和高性能版本区别
高性能版本:通信灵敏度高，远距离效果好，角度大，贴歪也不影响收数据，数据可以连续一直通信。
标准版本: 数据最大长度建议120字节以内。
