1. 系统概述

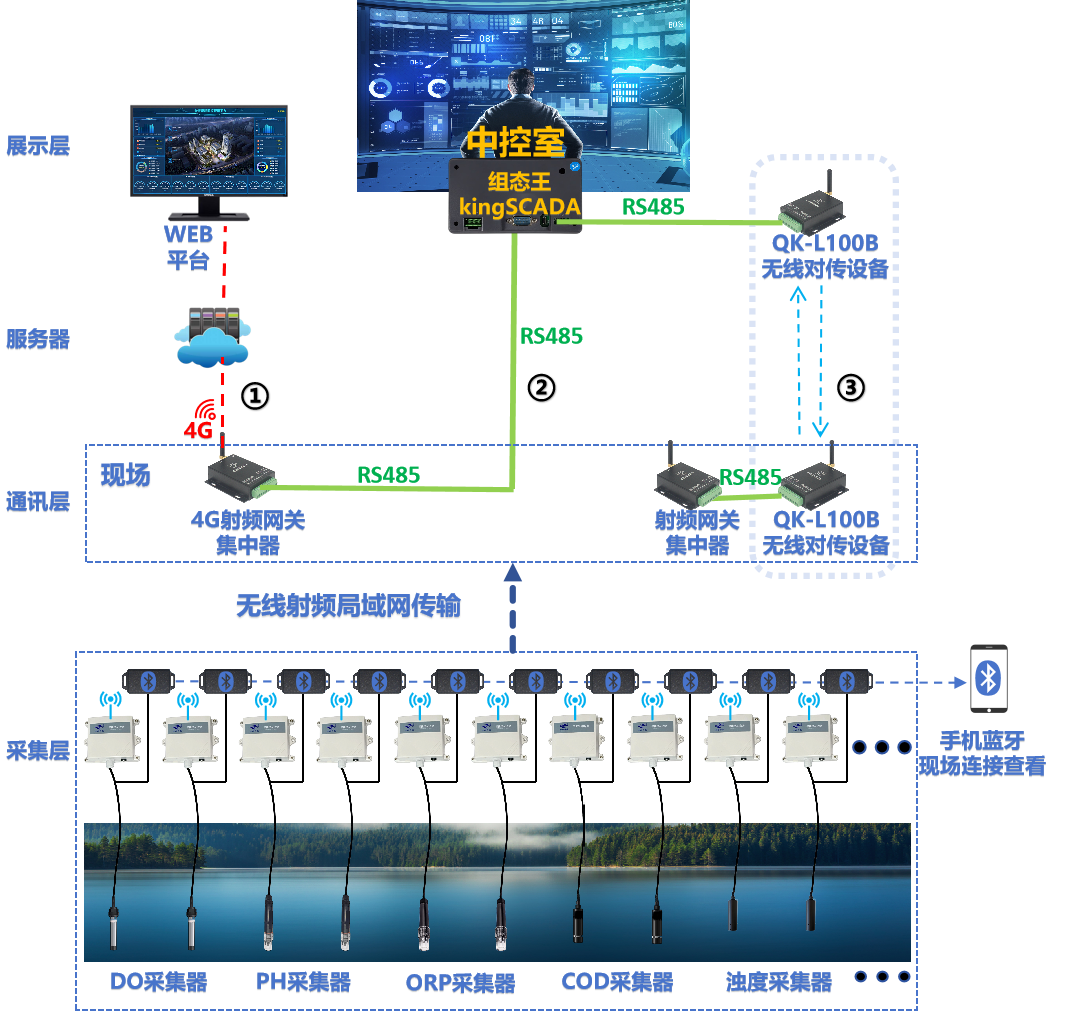

当前的组网系统由展示层，服务器、通讯层、采集设备组成。采集设备是实现获取数据的底层硬件设备。网关设备作为通讯层，作为数据的转发集中器。采集设备将传感器采集到的DO溶解氧、ORP数值等水质数据传输到网关，网关通过4G的传输方式将数据传输到服务器。数据管理监测WEB平台和蓝牙APP作为展示层，是整个系统的显示终端，实现数据监测与显示。

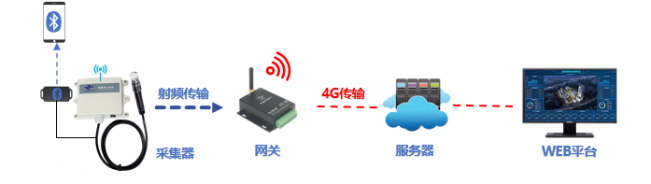

1.1 组网示意图
1.2 系统特点
性能稳定
防水耐腐蚀
测量精准
抗干扰能力强
自动检测，自动采集
安装简便
2. 硬件设备
2.1 采集设备
DO溶解氧分析仪无线传输设备
| 电压输入： | 12V | 探头量程： | 溶解氧：(0～20)mg/L 或(0～200)%；温度：(0～60)℃ |
| 供电方式： | 直流电源供电 | 测量上传频率： | 次/15min |
| 无线发射功率： | 22dbm（最大值） | 传感器探头： | 可拆卸更换 |
| 通信距离： | 5km以内，理想状态下可达5km | 设备编号： | 每个设备唯一，于设备表面处 |
| 检测： | 溶解氧、温度 |
ORP分析仪无线传输设备
| 电压输入： | 12V | 探头量程： | ORP:（-2000～2000）mV； 温度：(0～60)℃ |
| 供电方式： | 直流电源供电 | 测量上传频率： | 次/15min |
| 无线发射功率： | 22dbm（最大值） | 传感器探头： | 可拆卸更换 |
| 通信距离： | 5km以内，理想状态下可达5km | 设备编号： | 每个设备唯一，于设备表面处 |
| 检测： | ORP、温度 |
智能网关
| 供电方式： | 9-26V DC输入 | 环境温度： | -20～+50℃ |
接收灵敏度： | -129dBm | 产品大小： | 80mm×75mm×23mm(L×W×H) |
| 通信距离： | 5km以内，理想状态下可达5km | 网关编号： | 每个网关唯一，粘贴在网关外壳表面处 |
无线对传设备
| 工作频段 | 410-441Mhz（ 共 32 个通道），出厂默认 433Mhz | 通信接口 | RS485数据收发串口，USART指令配置串口，波特率支持1200-150000 |
| 调制方式 | LoRa 扩频 | 发射长度 | 内部环形 FIFO 缓存 1000字节，可设置超时分包发送 |
| 通信距离 | 约 3000 米（ 测试条件： 晴朗、 空旷， 最大功率 20dbm， 空中速率 2.4Kbps，天线增益 3dbi） | 接收长度 | 内部环形 FIFO 缓存 1000字节 |
| 发射功率 | 20dBm（ 约 100mW） | 设备地址 | 可配置 65536 个地址（ 便于组网支持广播和定向传输） |
| 空中速率 | 19.2Kbps | 接收灵敏度 | -136dBm@0.3Kbps（ 接收灵敏度和串口波特率、 延迟时间无关） |
| 工作电压 | 6V ~30V | 工作温度 | -40~+85℃ |
| 发射电流 | 118ma（ 20dbm 100mw 电压 5V） | 存储温度 | -40~+125℃ |
| 接收电流 | 17ma | 产品尺寸 | 80mm（长）×57.8mm（宽）×24mm（高） |
蓝牙设备
| 输入电压：直流12V | 波特率：默认9600，可修改 |
| 待机电流：10mA | 支持Windows/Linux/Android/iOS等系统蓝牙主机连接 |
蓝牙模式：从机模式 | 通讯距离约 10 米 |
蓝牙名称：对应采集设备编号,可修改 | BLE4.2/5.0及以上 |
| 线长：55CM | 尺寸：96mm*40mm*20mm |
3. 数据平台

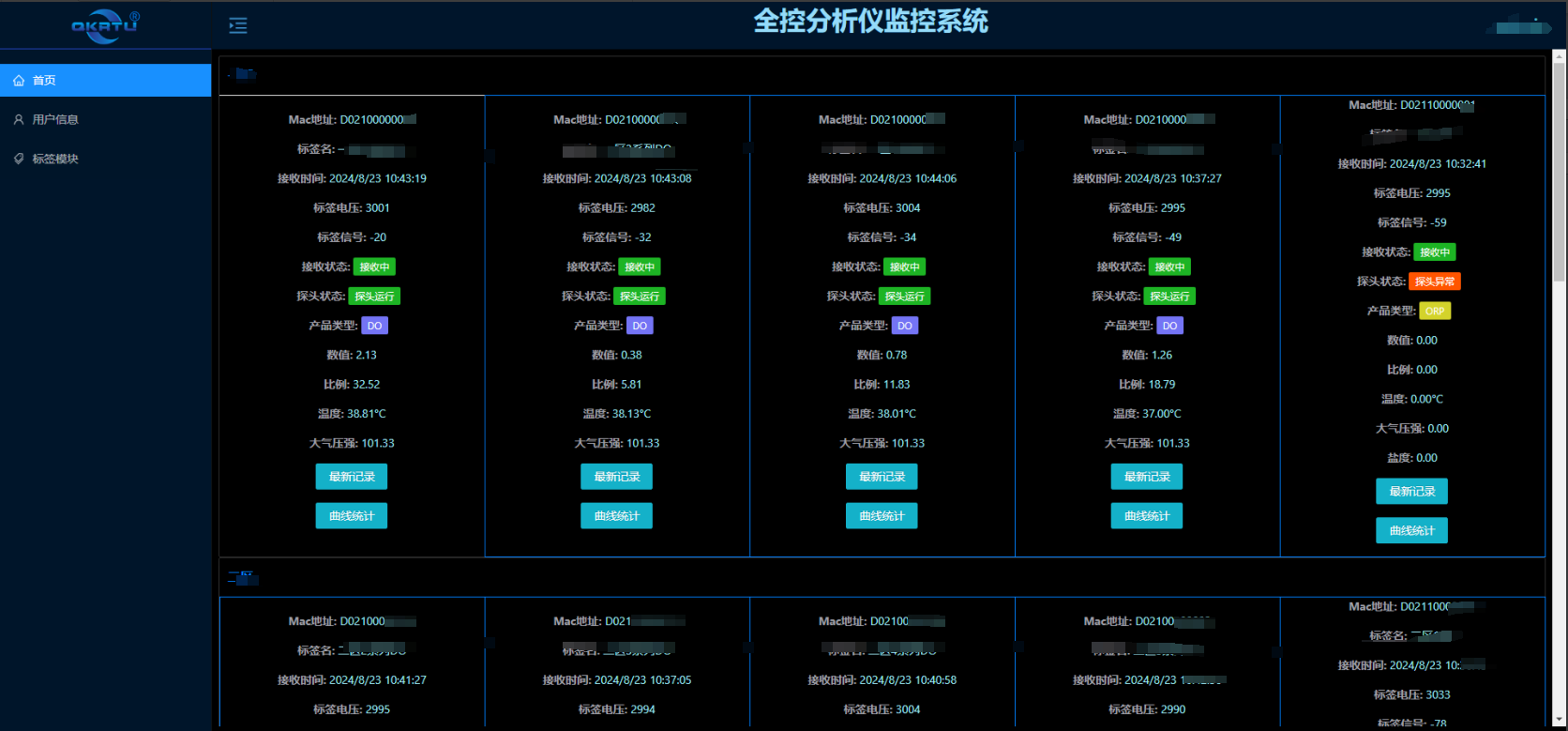

Web端的数据平台，是用于显示数据和监控设备的平台。Web数据平台不仅可以添加、删除采集设备，还可以对采集到的数据进行分析以及曲线统计以及查看设备的历史数据记录。可以选定一段时间内的数据进行曲线统计，直观的显示出该数据的动态、最大值、最小值等。

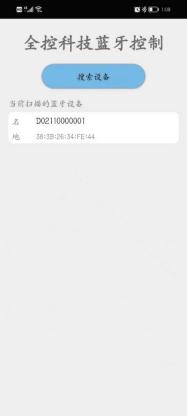

4. 蓝牙 APP
5. 应用环境
主要应用于水库,河川,水产养殖,自来水厂，工厂，净水厂,废水处理厂,游泳池等环境,可以长时间监测水质情况。
