液位开关 系列电子水位开关
选型表
1. 产品简介
水位开关是一个 开关控制设备，通过电子探头对水位进行检测，可反馈液面位置信号，当液位到达控制点时，输出开关量信号，开关通或开关断。
液位控制器应用范围是相当广泛，几乎可以用于任何介质的液面控制，具有操作简单、全自动操作、实用性强、价格便宜、灵敏度高等特点。随着国家经济快速发展以及全球经济复苏的阶段，液位控制器也迎来了快速发展阶段，未来发展空间是巨大的，最近几年国家一级企业对这一块的投资也是非常多的，由此看得出来，是有很大的前景的。
QK-SL10系列水位开关适用于石油化工、水利、电力、制药、供排水、环保等系统和行业的各种介质的水位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。
1.1 产品概述
水位开关是一种电子开关，可以替代浮球等机械水位开关，减少机械故障。

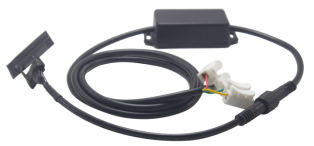

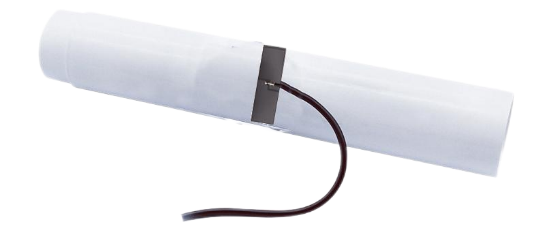

贴片式 浮球式
1.2 产品特征
投入式：0～100m（长度要定制）
缆 式：0～100mm
长期使用，无耗材
环境湿度：-20℃～+70℃
相对湿度：10%~～90%
介质温度：-20℃～+80℃
电 源：24VDC（3.3V、5V、电池）多种供电（3.3V-26V）
信号输出：无线或者干节点输出
传感器防护等级：IP68（电极式）
传感器材质：防水胶
1.3 产品选型
产品订购信息如表 1.1所示。
表 1.1产品选型表（线长可定制）
产品型号 | 功能 | 备注 |
QK-RD01-470M | 智能无线网关，工业应用建议最大覆盖1000米,可接入数量大于1000点 | 工业级 |
QK-SW10-T | 贴片式液位开关，采用电池供电,使用周期3年 | 需配合网关使用无外部接口 |
QK-SW10-D | 电极（浮球）液位开关，采用电池供电,使用周期3年 | 需配合网关使用无外部接口 |
QK-SL10-T | 贴片式液位开关，24V供电，接PLC输入DI | 定制 |
QK-SL10-D | 电极（浮球）液位开关，24V供电，接PLC输入DI | 定制 |
QK-SG20-D | PLC专用，常开款 | 定制 |
QK-SG20-DCFC | PLC专用，常闭款 | 定制 |
QK-SG20FC | 水位校准器 | 检测特殊水的水位开关校准用（如污水） |
| QK-BLE100 | 蓝牙版电极（浮球）液位开关（常开款） | 支持蓝牙配置 |

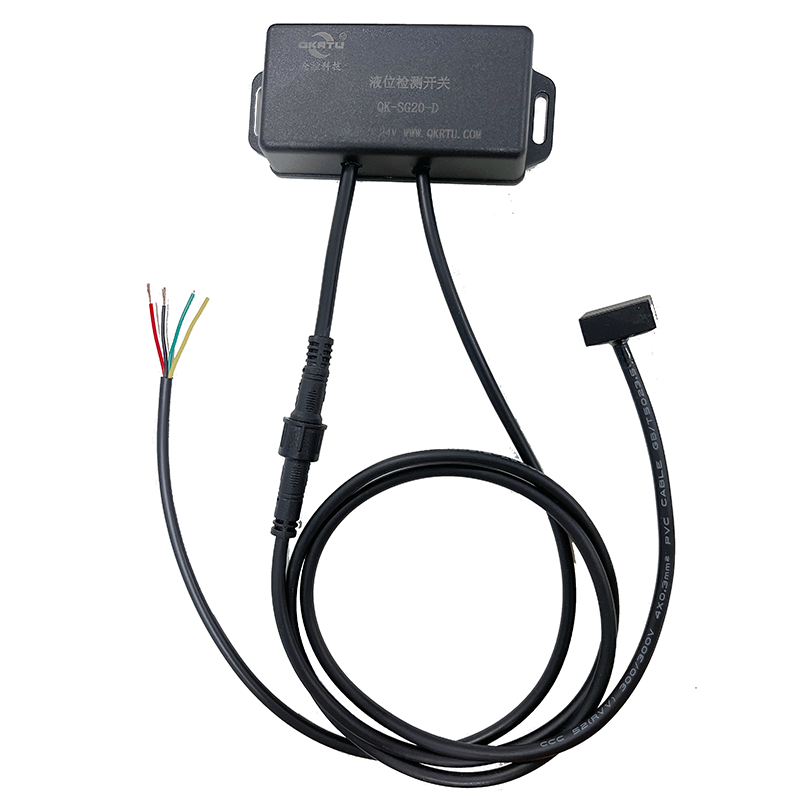

标配款 带磁环款（按需配）
2. 产品特征
2.1 产品优势
贴片式液位开关
无需接触液体直接，隔容器感应不影响水质；
灵敏度可调感应更精准；
不受量程压力限制，强酸强碱化工液体均可感应；
管道平面容器均可应用；
内部自带继电器，安装简便，可直接驱动负载；
抗高温105°液体轻松应对
电极（浮球）液位开关
体积小巧
触点灵敏，准确可靠
传感器探头耐油、耐污、防水、防锈
内部自带继电器，安装简便，可直接驱动负载；
3. 产品应用
3.1 产品细节
产品分成两部分，一部分是插拔式液位检测探头，另一部分是电源输入与控制输出接口。其中贴片式液位检测探头在使用前需根据当前应用场景使用专用设备进行校准，实现不同材质下均能透过容器外壁进行液位检测，一般出厂前会校准一遍。

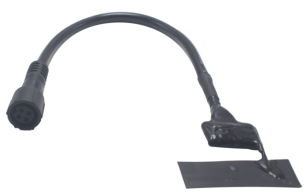

图 3.1 液位检测探头

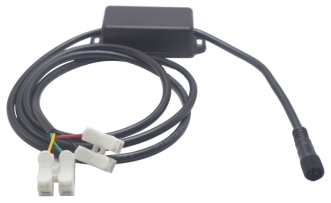

图 3.2 电源输入与控制输出接口

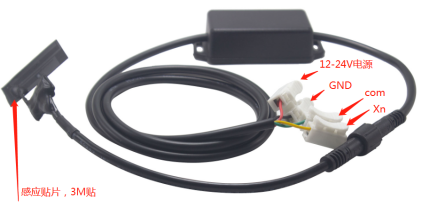

3.2 产品接线
红线为正，黑线为负。
接线端 | 符号 | 备注 |
红 | V+ | 电源输入正极，支持 9~24V |
黑 | V- | 电源输入负极 |
黄 | COM | 继电器公共端 |
绿 | NO | 继电器常开触点 |
3.3 产品应用
QK-SL10系列，内含继电器，当液位开关检测到指定水位后，继电器闭合，控制外围电路闭合，或控制打开某相应传感器与功能，适用于液位联动控制开关的特殊场景。

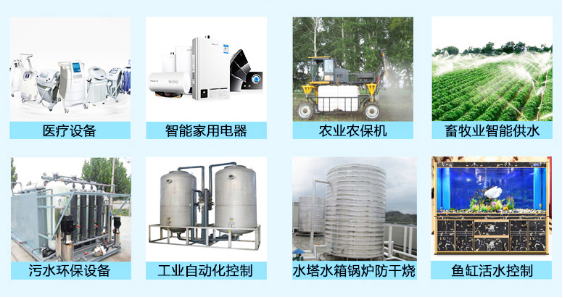

常见应用如下：
1. 污水处理厂，检测污水进水量达到指定液位高度，开始对各功能泵做单点控制，实现污水处理联动。
2. 液位控制开关适用于对各种敞口或受压容器的液位控制或报警。液位到达控制点时，控制器开关动作，发出通断信号，实现对液位控制、报警、故障联锁等功能。
QK-SL10系列，不仅可用于控制输出，也可用作输入检测反馈，当液位达到指定高度后，继电器常开触点闭合。CPU采集NO触点电平状态，间接得知当前液位状态，可利用这信号反馈实现更多的功能控制。
