1. 概述
QK-PT100 系列是测温设备。本设备采用三线制接法，可以消除连接导线电阻引起的测量误差，测量精度更高；采用RS485接口通讯，通讯协议为modbus rtu；具有断线检测功能，读取温度异常时以便查找错误。
图 1.1 QK-PT100产品外观图
1.1 技术参数
供电电压 | DC9V-26V | 通讯接口 | RS485 |
输入通道数 | 2路 | 通信协议 | 标准MODBUS-RTU协议 |
分辨率 | 0.01℃ | 误差 | 0.02%±0.1℃ |
温度范围 | -200℃～850℃ | 传感器类型 | 三线制 |
状态指示灯 | 电源/通讯 | 安装方式 | 35mm DIN导轨安装 |
串口参数 | 出厂默认波特率：9600 N 8 1位； 支持1200/2400/4800bps/9600bps/14400bps/19200bps/38400bps/56000bps /57600bps/115200bps 无校验/奇校验/偶校验)。 | ||
1.2 订购信息
型号 | 隔离耐压 | 备注 |
QK-PT100E | / | modbus测温模块 |
QK-PT100 | 2500VDC |
图 1.2 产品尺寸（mm）：100（含两端）*54*32
2. 产品特性
Ø 双通道PT100热电阻
Ø 温度范围：-200℃～850℃
Ø 分辨率：0.01℃
Ø 误差：0.02%±0.1℃
Ø 断线检测
Ø 485接口
Ø 9-26V宽电压输入
2.1 典型应用
Ø 工业恒温箱
Ø 医疗设备
Ø 电力温度控制
Ø 温度监控器
3. 接口描述
3.1 通讯协议
RS485 通讯口：标准MODBUS-RTU 协议
3.2 接口以及接线方法

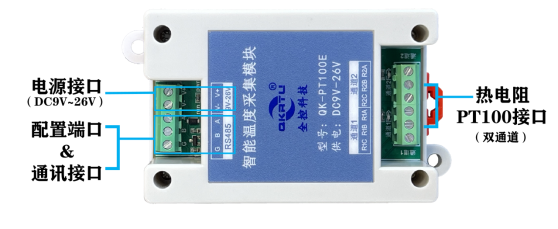

图 3.1 接口说明
电源输入：9-26V直流输入。
通讯接口：RS485。
热电阻PT100接口:两个通道，可接单个通道使用。
RC和RA、RB为两端。
三线制的PT100接法：阻值为0的两端接在RA、RB上（这两条线一般相同颜色），另一端接在RC上。
图 3.2 PT100三线制接法
4. 通讯参数
设备采用modbus RTU方式通讯，通讯接口为485。
出厂设置通讯参数：
从机地址：0x50；波特率：9600；数据位：8位，停止位：1位；校验：无校验。
波特率等参数可根据下面的modbus地址表进行修改。
注意：修改后重启生效，记住修改后的参数，否则无法正常通讯。
5. modbus地址表
读写寄存器
保存寄存器 地址 | 描述(unsigned short类型) | 属性 |
0 | 从机地址，默认为0x50(1-254) | 读写 |
1 | 波特率设置(0:1200bps 1:2400bps 2:4800bps 3:9600bps 4:14400bps 5:19200bps 6:38400bps 7:56000bps 8:57600bps 9:115200bps) | 读写 |
2 | 检验(0:无校验 1:奇校验 2:偶校验) | 读写 |
只读寄存器
输入寄存器地址 | 描述(类型) | 属性 |
0 | 从机地址 | 只读 |
1 | 波特率(0:1200bps 1:2400bps 2:4800bps 3:9600bps 4:14400bps 5:19200bps 6:38400bps 7:56000bps 8:57600bps 9:115200bps) | 只读 |
2 | 检验(0:无校验 1奇校验 0:偶校验) | 只读 |
3、4 | 只读 | |
5、6 | 通道2温度（float）断线时值为-300 | 只读 |
7 | 通道1断线状态 | 只读 |
8 | 通道2断线状态 | 只读 |
断线状态：断线时设备上对应的LED灯会灭。
0：正常，无断线。
1：RC断线
2：RB断线
3：RA、RB、RC都断线；RA、RC断线；RA、RB断线；RB、RC断线；RA断线。
6. 固件升级
提供升级工具以及升级文件，新的升级文件会升级功能或修复一些问题。可以在升级文件说明.txt里查看升级内容。
设备485接口升级固件。

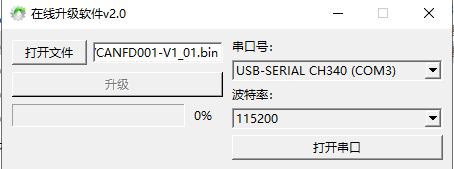

先打开选择的升级固件，在点击打开对应串口，点击升级。若未升级成功，可关闭串口再重新开启串口，重新点击升级。
升级软件
7. 注意事项
为了提高系统的可靠性和实现设备在最佳状态下发挥功能，设备主体在安装和接线时务必考虑下列因素。环境条件不要在下列任一场所中安装设备。
l 环境温度低于-40℃或高于 85℃的场所；
l 温度变化急剧和凝露的场所；
l 环境湿度低于 10%或高于 90%的场所；
l 具有腐蚀性或易燃性气体的场所；
l 有过多尘埃、氯化物或铁木尘埃的场所；
l 设备会受到直接冲击或振动的场所；
l 直接暴露在阳光的场所；
l 设备会接触到水、油、化学试剂的场所。
在下列场所中务必要充分封闭或保护好设备。
l 具有较强静电场所；
l 强电磁场的场所；
l 可能有放射性泄露的场所；
l 靠近电力线的场所。
柜内或控制屏内安装当设备被安装在柜子或控制屏上时，务必提供一个适当的操作和维护环境。在封闭的环境中，环境温度必须在-40℃~+85℃范围内。如果需要可采用下列方法保持适度的温度。
l 提供足够的空间以保持良好的空气流通；
l 不要把设备安装在产生高热量的设备上面，如加热器、变压器或大功率电阻器；
l 如果环境温度超过 85℃ , 需调整方案或者联系我们采购其它型号设备；
在干燥或者寒冷场所安装时，不可碰触通讯、 电源端子金属，以免发生静电损坏， 或者在除去人体静电后，方可进行施工。
8. 免责声明
本文档所描述内容仅用于方便用户了解产品特性及产品功能，客户在开发产品过程中必须根据其产品特性给与修改并验证。
修改文档的权利
本手册所陈述的产品及相关软件版权均属广州全控科技股份有限公司所有，其产权受国家法律绝对保护，未经本公司授权，其它公司、单位、代理商及个人不得非法使用和拷贝，否则将受到国家法律的严厉制裁。广州全控科技股份有限公司保留在任何时候修订本用户手册且不需通知的权利。
您若需要我公司产品及相关信息，请及时与我们联系，我们将热情接待！
