1.产品简介

全新一代水浸传感器是一个开关控制设备，根据探测电极浸水后阻抗发生变化，通过信号处理电路对水浸输入信号进行信号放大、整形、比较，输出干接点或高低电平变化信号，指示探测器所在位置是否有水; 结构采用一体化灌胶工艺，实现高强度防水效果，保证了产品的高可靠性；实现电源输入、输出全隔离，保证了产品可靠性高及抗干扰性强。当检测到控制点有水时，该水浸探测器输出开关量信号，开关通或开关断，实现对液位控制、报警、故障联锁等功能。

水浸传感器应用范围是相当广泛，几乎可以用于任何介质的液面控制，具有操作简单、全自动操作、实用性强、价格便宜、灵敏度高等特点。适用于通讯基站、精密机房、图书馆、仓库宾馆、饭店、地下停车库或监控机房以及其他在有积水需要报警或各种介质的水位测量的场所。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。

1.1 产品概述

水浸探测器是一种电子开关设备，可以替代浮球等机械水位开关，减少机械故障。

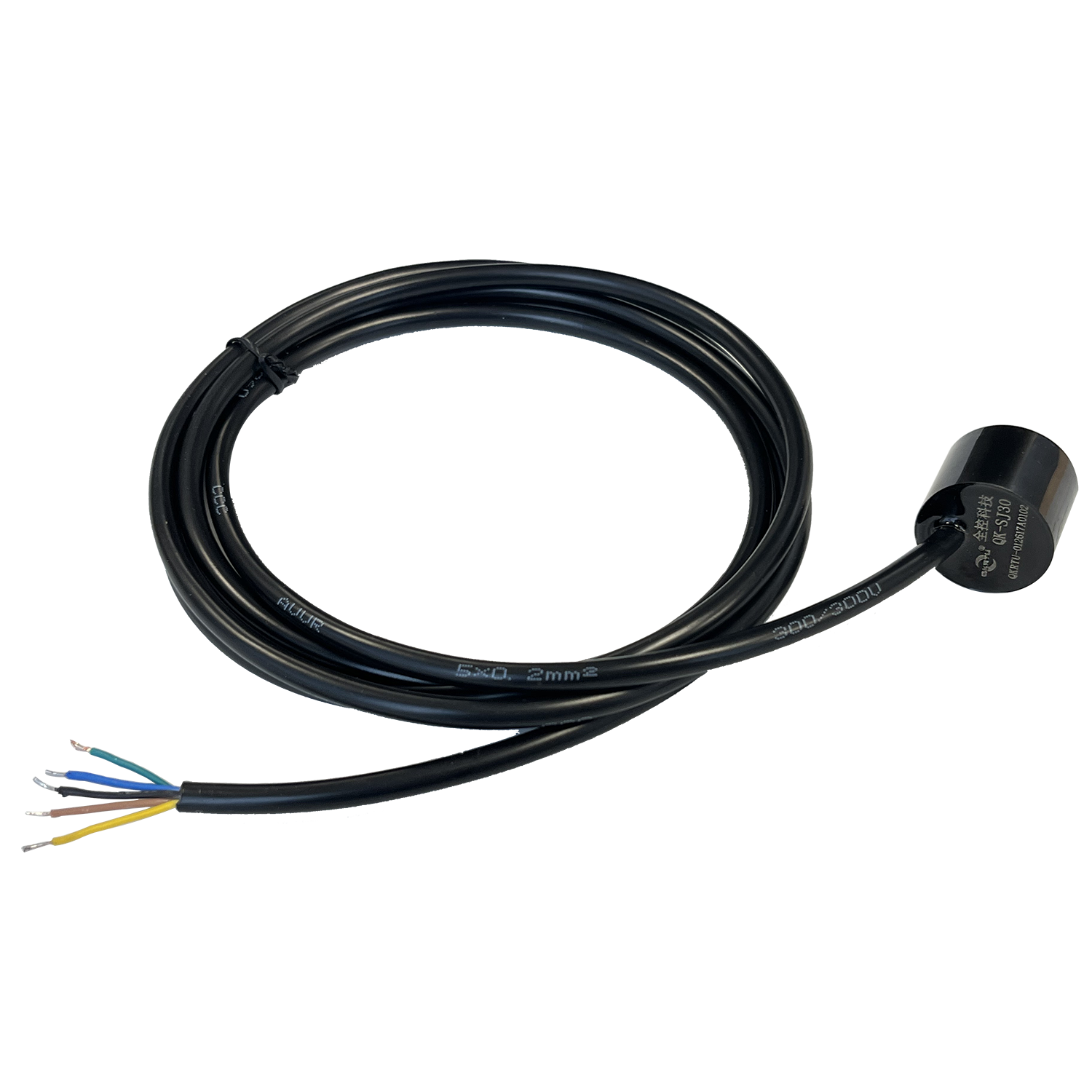

水浸传感器(图1)

图 1.1 水浸传感器外观

1.2 产品参数

n 探头线长：默认 1.5m（长度可定制：0～200m）

n 长期使用，无耗材

n 环境湿度：-20℃～+70℃

n 相对湿度：10%~～90%

n 介质温度：-20℃～+80℃

n 电源：有5V，12V，24V供选择

n 输出形式：继电器输出 NC\NO 可选择

n 传感器防护等级：IP68

1.3 产品选型

产品订购信息如表 1.1 所示。

表 1.1 产品选型表

名称	型号	类型	继电器	备注
水浸开关	QK-SJ30	常开常闭一体	机械继电器	5芯线
水浸开关	QK-SJ40	常开	电子继电器	4芯线；微功耗
水浸开关	QK-SJ50	常开型	电子继电器	4芯线；微功耗
水浸开关	QK-SJ51	常闭型	电子继电器	4芯线；微功耗
水浸开关	QK-SJ70	常开型	机械继电器	4芯线
水浸开关	QK-SJ71	常闭型	机械继电器	4芯线
使用场景：长期无水场景；若需长期浸泡液体中或其他恶劣场景中使用，请选择QK-SL系列或联系我们选型。

1.4 产品优势

l 体积小巧

l 触点灵敏，准确可靠

l 绝缘灌胶封装，传感器探头耐油、耐污、防水、防锈

l 内部自带继电器，安装简便，可直接驱动负载

l 工业级电路设计

l 灌胶密封，IP68 防护等级，可完全浸泡于水中

2. 产品细节

2.1 产品结构

产品采用一体化设计，重量轻盈，使用简单，易于根据需要使用和安装。

水浸传感器(图2)

图 3.1 检测探头

2.2 产品接线

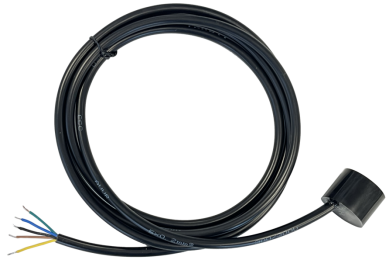

水浸传感器(图3)

红线为正，黑线为负。

接线端	符号	备注
红	V+	电源输入正极
黑	V-	电源输入负极
黄	COM	继电器公共端
绿	NO/OFF	继电器常开/常闭触点

2.3. 产品接线示意图

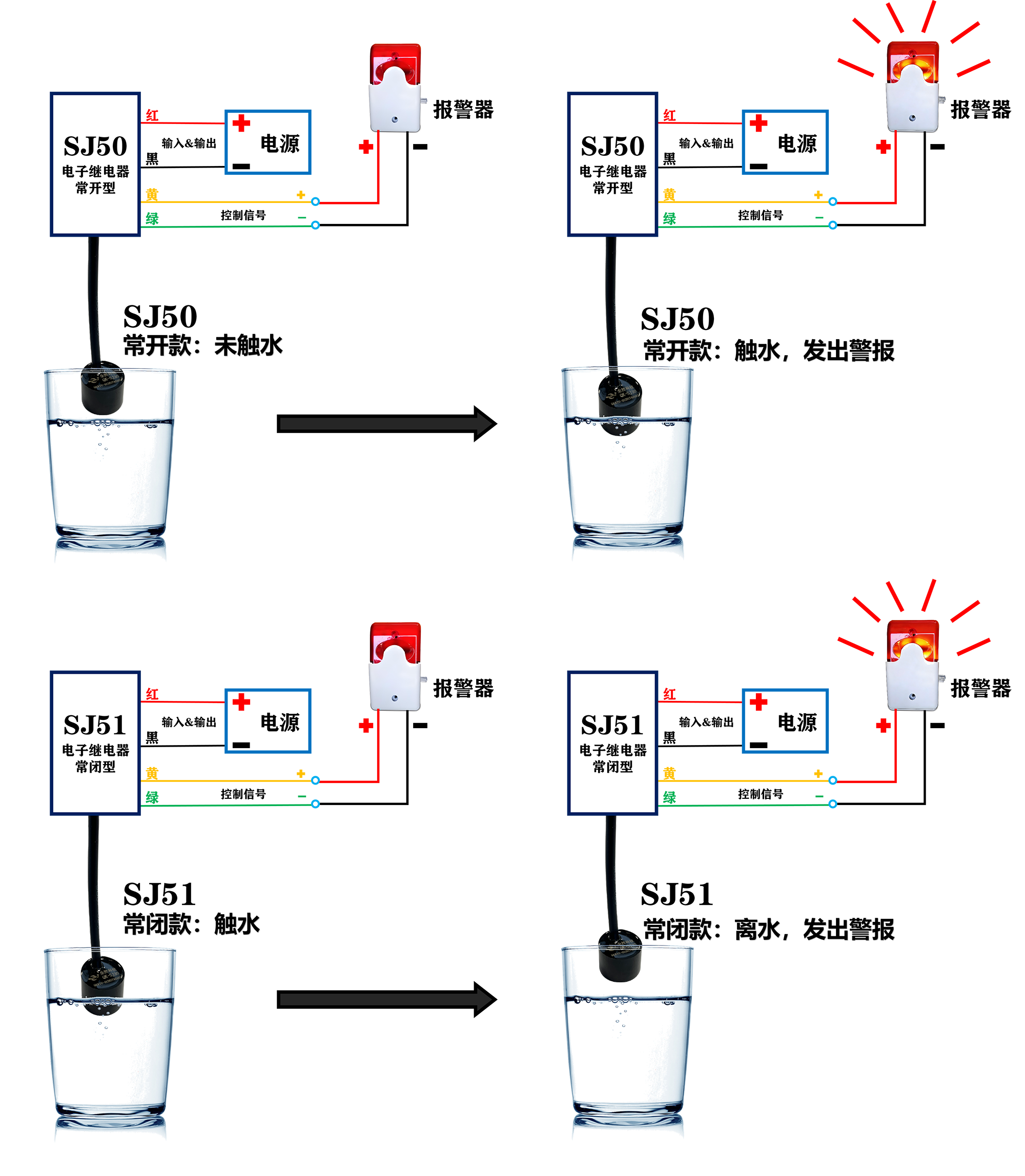

2.3.1. QK-SJ50、SJ51 接线示意图

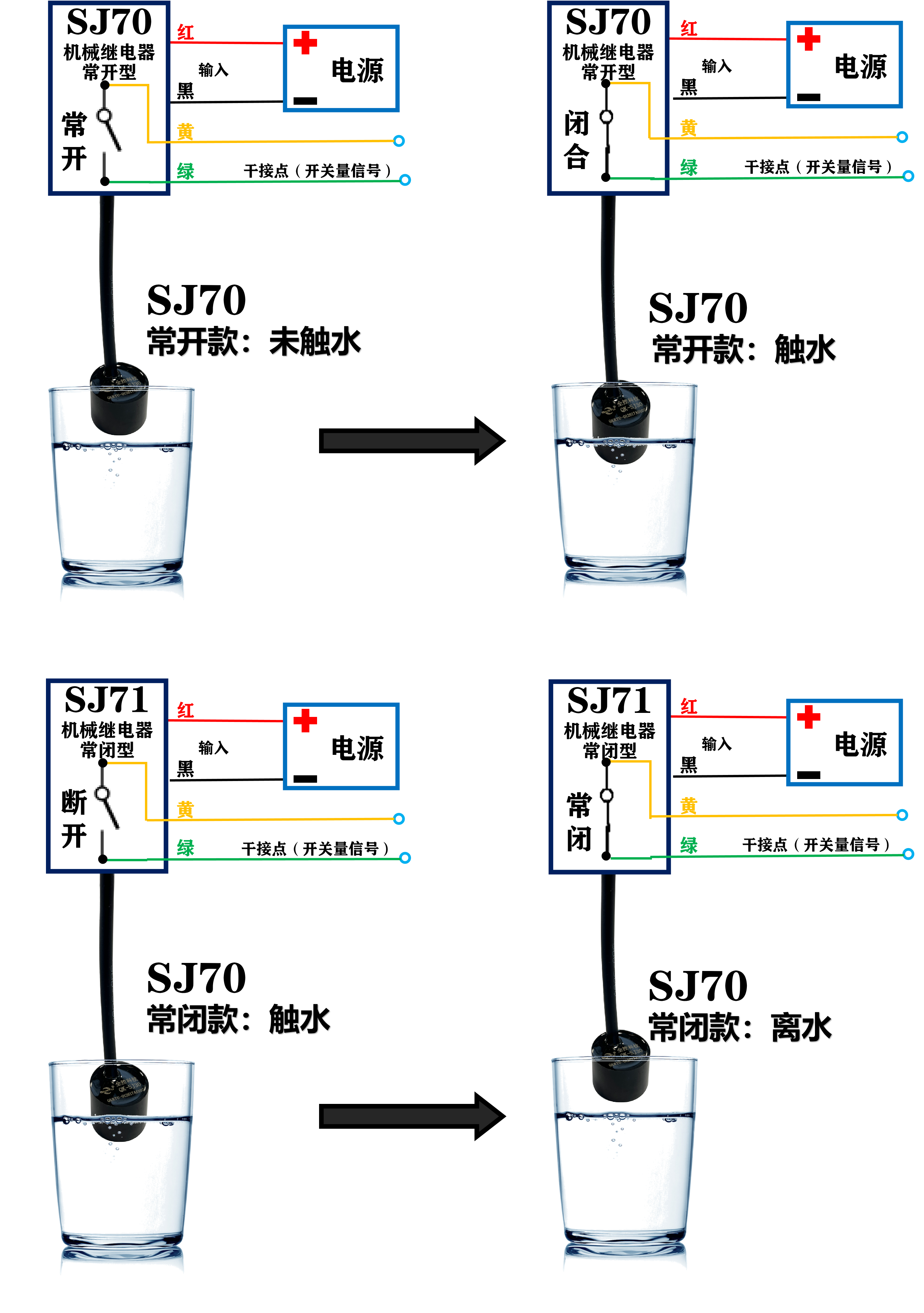

2.3.2. QK-SJ70、SJ71 接线示意图

1. 示意图1

2. 示意图2

2.4. 产品尺寸

图 2.1 产品尺寸示意图

注：人工测量，存在±2mm误差。

3. 产品应用

此水浸传感器，内含继电器，当检测到指定点有水后，继电器闭合，控制外围电路闭合，或控制打开某相应传感器与功能，适用于液位联动控制开关的特殊场景。

3.1 常见应用

1. 污水处理厂，检测污水进水量达到指定液位高度，开始对各功能泵做单点控制，实现污水处理联动。

2. 地下停车库，当水位到达控制点时，控制器开关动作，发出通断信号，实现对水位控制、报警、故障联锁等功能。

3.2 应用场景

本产品不仅可用于控制输出，也可用作输入检测反馈，当液位达到指定高度后，继电器常开/常闭触点动作。CPU 采集 NO/NC 触点电平状态，间接得知当前监测点是否有水，可利用这信号反馈实现更多的功能控制。该水浸探测器广泛应用于各种液体液位检测（特殊水需校准）以及各种防漏水、防水浸，测液位场所。

水浸传感器(图4)

3.3 应用配套方案

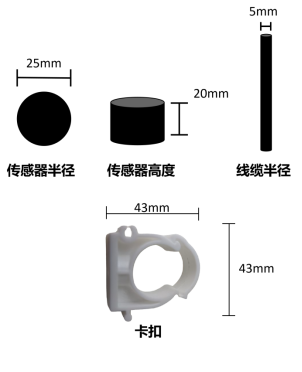

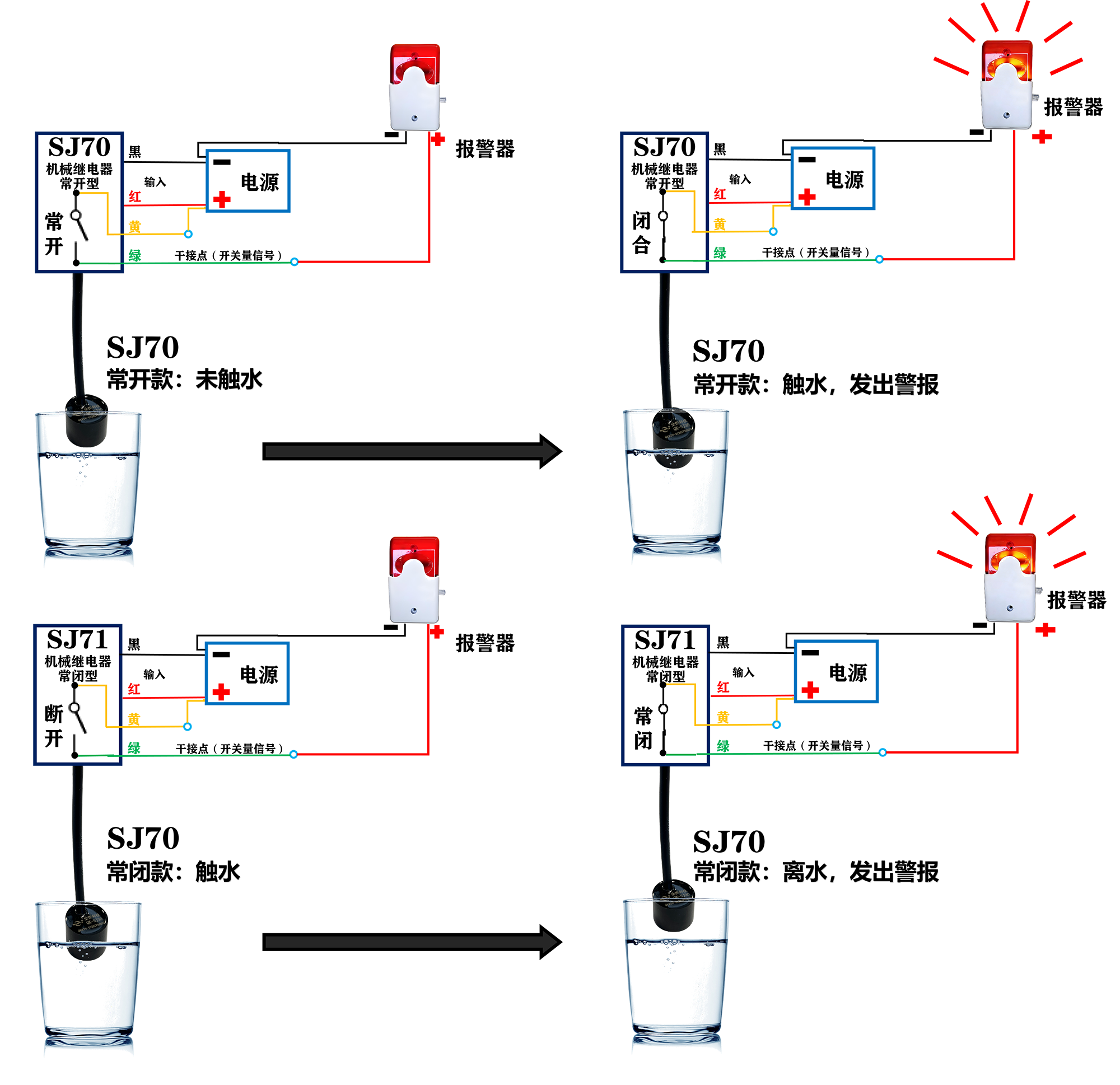

水浸传感器(图5) 水浸传感器(图6)
