1. 产品简介
QK-CB10-USB/QK-HW10-USB 采用高精度38K红外接收传感器、红外发射管，能够在0至5米内稳定传输数据，角度能达到45度，即便安装位置略有偏移，也不会对通信效果产生影响。红外探头能穿透玻璃或者亚克力等透明视窗，具有准确、稳定、使用寿命长、灵敏度高、容错率好等特点，基本上适合市场
上所有电表。
1.1 概述
1.采用国产/进口红外接收传感器，灵敏度高，容错率好，在多数据和远距离方面稳定传输。
2.无任何协议限制（透明传输），可使用USB串口与集中器、水表、国网电表、气表等有红外通讯功能的工控设备进行通讯，基本上适合市场上所有的电表。

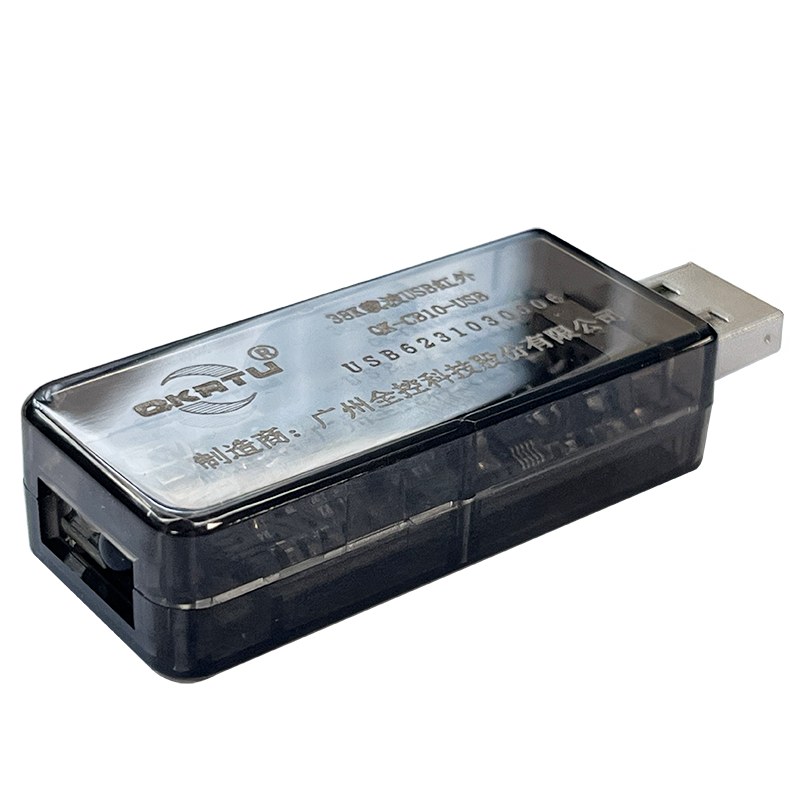

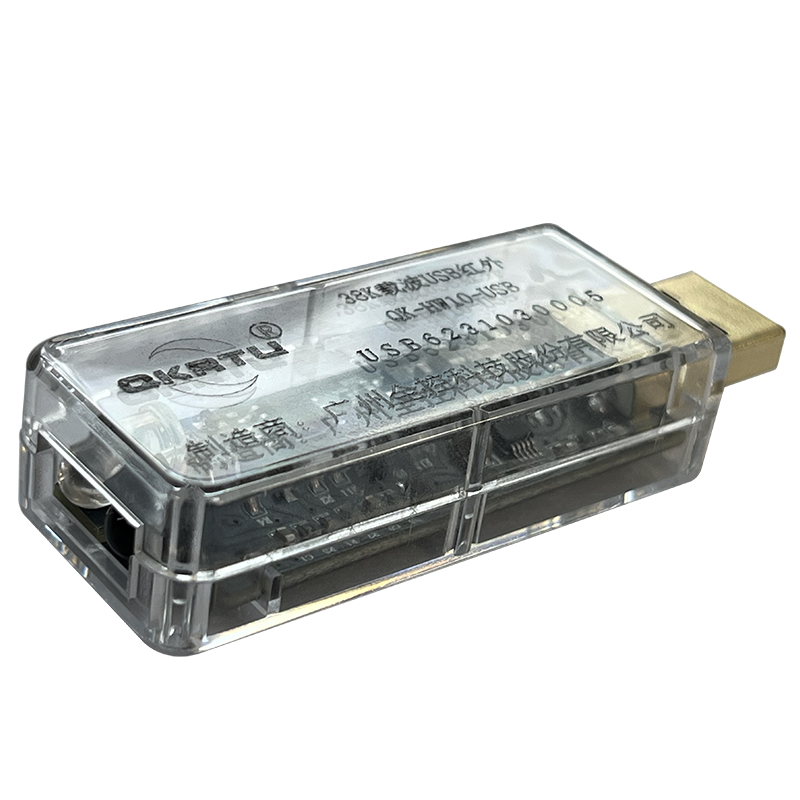

图 1.1 QK-CB10-USB 图 1.2 QK-HW10-USB
1.2 技术指标
参 数 指 标 | |
通讯方式 | USB串口 |
通讯协议 | 无协议限制，数据透传 |
通讯波特率 | 自适应600bps、1200bps、2400bps |
红外通讯距离 | 0-5米（特殊需求可以做到45米），角度≤±45° |
外形尺寸 | 66mm*23mm*14mm（含USB口） |
1.3 技术特征
USB转红外透传
纯透传红外无任何协议限制
红外距离可以调整（根据要求定制，最大45米）
最高波特率2400bps
红外输出为38K载波模式
宽电压、高灵敏、传输稳定、传输距离远
1.4 产品选型
订购信息如表 1.1所示。
表 1.1产品选型表
产品型号 | 红外探头 | 通讯数据量 | 功能 | 备注 |
QK-CB10-USB | 国产 | 最大一次连续发送数据量为360个字节 | 工业级USB转红外透传 | 塑料外壳 |
QK-HW10-USB | 进口 | 数据可以连续发送 | 工业级USB转红外透传 | 塑料外壳 |

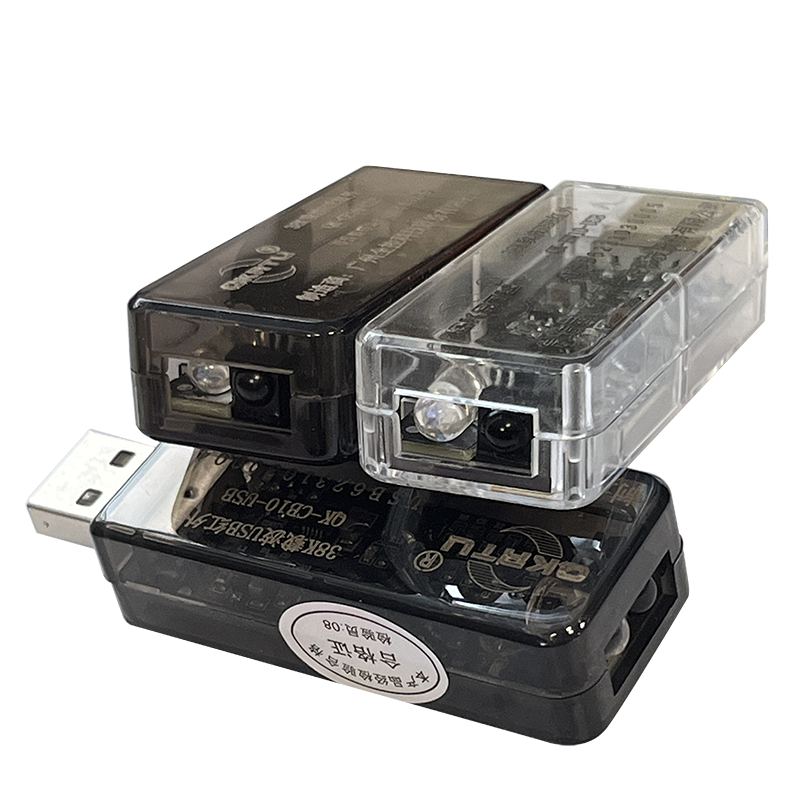

图 1.3 工业级USB转红外透传抄表器
2. 接口描述
2.1 通讯协议
透传无任何协议限制；
DLT645、DLT698等各种电表协议；
水表协议188等各种协议；
各种自定义协议。
2.2 安装

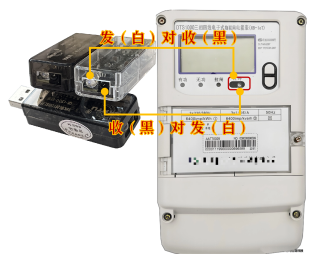

直接红外对准；收（黑）对发（白），发（白）对收（黑），抄表器能够在0至3米内稳定传输数据，角度能达到45度。
3. 产品测试指令说明
3.1 调试工具
需要以下设备
| 序号 | 设备名称 | 功能 |
| 1 | QK-HW10或者CB10等 | 电表红外通信使用 |
| 2 | USB转485转换器 | 接电脑使用 |
| 3 | 电源 | 5-24V(或者用USB转485供电) |
| 4 | 电脑一台 | 安装测试软件 |
| 5 | SSCOM32/52 | 测试通信数据 |

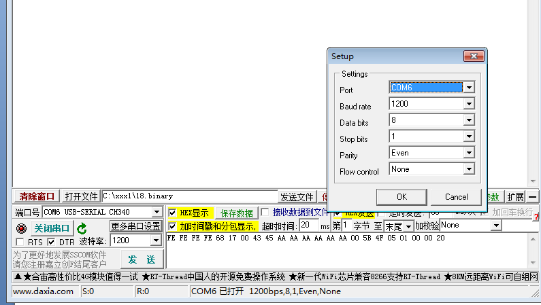

注意！！通讯参数为:1200波特率、8数据位、偶校验(even)、1停止位。特殊有2400非常少。
3.2 DL/645协议读取数据

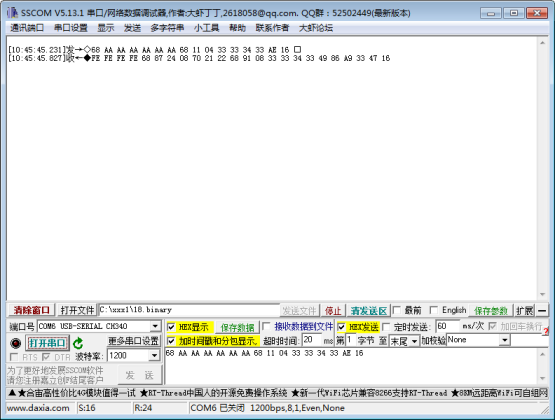

以sscom广播读取DL/T645-2007当前正向有功总电能为例，在软件中按照下图填入所需参数，选择波特率1200，数据位8，停止位1，偶校验,开启串口。
发送报文后解析返回报文可得到当前电表表号为22 21 70 08 24 87，当前正向有功总电能为00 76 53 16，加上单位后为7653.16kWh。

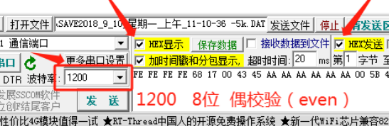

注意: HEX显示，hex发送！！！！！！！注意！！通讯参数为:1200波特率、8数据位、偶校验(even)、1停止位。
3.3 DL/T698协议读取电表数据
发送数据：
FE FE FE FE 68 17 00 43 45 AA AA AA AA AA 00 5B 4F 05 01 00 00 10 02 01 00 0D 04 16

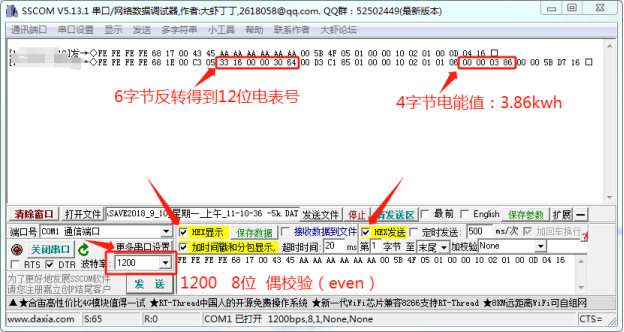

以sscom广播读取DL/T698.45-2007当前正向有功总电能为例，在软件中按照下图填入所需参数后读取电能数据，解析返回报文后得到当前电表表号为64 30 00 00 16 33，当前正向有功总电能为00000386，加上单位后为3.86 kWh
3.4 广播报文示例
1) DL/T645-1997当前正向有功总电能
请求报文:FE FE FE FE 68 AA AA AA AA AA AA 68 01 02 43 C3 D5 16
返回报文示例:FE 68 20 78 12 00 00 00 68 81 06 43 C3 95 57 7B 34 A216
(2) DL/T645-1997当前反向有功总电能
请求报文:FE FE FE FE 68 AA AA AA AA AA AA 68 01 02 53 C3 E5 16
返回报文示例:FE 68 20 78 12 00 00 00 68 81 06 53 C3 43 33 33 33 F3 16
(3) DL/T645-2007当前正向有功总电能
请求报文:FE FE FE FE 68 AA AA AA AA AA AA 68 11 04 33 33 34 33 AE 16
返回报文示例:FE 68 20 78 12 00 00 00 68 91 08 33 33 34 33 95 57 7B 34 7B 16
(4) DL/T645-2007当前反向有功总电能
请求报文:FE FE FE FE 68 AA AA AA AA AA AA 68 11 04 33 33 35 33 AF 16
返回报文示例:FE68 20 78 12 00 00 00 68 91 08 33 33 35 33 43 33 33 33 BD 16
(5) DL/T698.45-2007当前正向有功总电能
请求报文:FE FE FE FE 68 17 00 43 45 AA AA AA AA AA AA 00 5B 4F 05 01 00 00 10
02 01 00 0D 04 16
返回报文示例:FE FE FE FE 681E 00 C3 05 49 00 00 21 34 60 00 D3 C1 85 01 00 00
10 02 01 01 06 00 00 01 29 00 00 0A D7 16
(6) DL/T698.45-2007当前反向有功总电能
请求报文:FE FE FE FE 68 17 00 43 45 AA AA AA AA AA AA 00 5B 4F 05 01 00 00 20
02 01 00 FF 48 16
返回报文示例:FE FE FE FE 68 1E 00 C3 05 49 00 00 21 34 60 00 D3 C1 85 01 00 00
20 02 01 01 06 00 00 00 00 00 00 5B C7 16
4. 常见问题
1. 测试软件下，为何显示“打开设备失败”？
产生此类故障的大多是因为：驱动没有正常安装；USB需要安装驱动。
2. 是否一定需要使用120Ω终端匹配电阻？
建议120Ω终端匹配电阻用于吸收端点反射，提供稳定的物理链路。
3. 为何无法收到数据？
建议确认波特率是否正确，停止位、校验位等是否正常，特别注意校验位。
4. 水表、气表等有些表收不到数据？
水表气表的38K载波红外版通讯波特率多为1200bps Pariry：Even，通信技术问题咨询原厂。
5. 是否支持多个并联？
支持多设备接入，具体的需要技术支持，请联系我们。
6. 系统进入待机或睡眠状态是否影响接收？
不会有影响。
