行业解决方案
方案概述
现在科技进步的很快，有线抄表往往会受到环境的影响，如果电表不是集中安装的话，对于电表改造就比较难，所以无线抄表就比较方便，无需移动电表就完成远程抄表采集，无线抄表抄表一般有两种抄表方案，一种是4G和射频无线抄表方案，全控科技已经将两个方案合二为一。

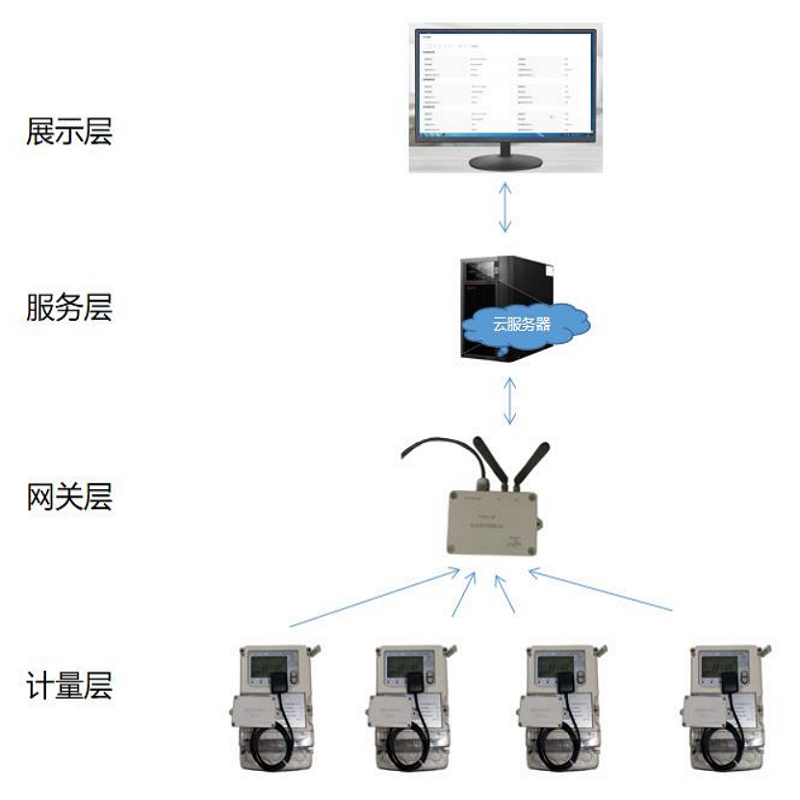

图 1.1 产品典型应用
射频无线抄表优势：电表网关形成自组网状态，通过集中器网关将数据上传到云平台中，适合电表较为分散，穿透力强，射频无线视距可达1-3公里，每个带有模块的电表均可以作为远程抄表。无需布线，安装方便，数据传输稳定，计量数据可以在线监控，基于射频无线的远程抄表系统，不仅具有易嵌入、组网容量大、低功耗等优点，而且射频无线模块接收灵敏度高其接收灵敏度高达-140dBm，穿墙通信能力强，实测通信距离1~3公里，完美解决了小数据量在复杂环境中的超远距通信问题。
优势：适合一些没有信号的地方，比如矿井之类的，相当于让电表用上手机，我们提网关安装在有信号的地方，解决无信号，抄表难题。
产品选型
采集设备
① 产品型号：QK-CB10如图 2.1所示：设备可以自动读取电表数据，并向网关发送有效数据。

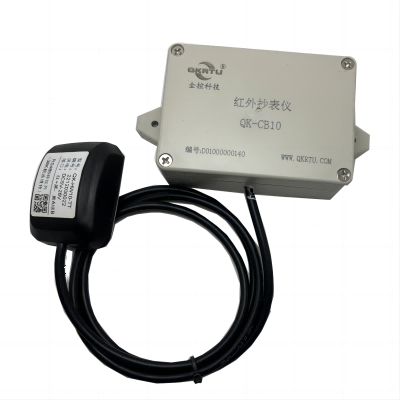

图 2.1 采集设备QK-CB10
QK-CB10功能特点：
Ø 低功耗uA级，待机10年以上；
Ø 自带电池，自动识别抄表；
Ø 支持定时上传数据；
Ø 无线空旷距离可达1KM以上；
Ø 自动休眠、自动唤醒；
Ø 支持低电压供电；
Ø 自动记录，保存校验；
Ø 智能识别ID，直接上传
② QK-CB10安装如图 2.1所示：只在贴在表面即可，设备自动校验协议，自动读取数据。
图 2.2 采集设备安装
网关设备
网关是集中收集QK-G40LR数据采集器数据，负责上传数据到集中平台。

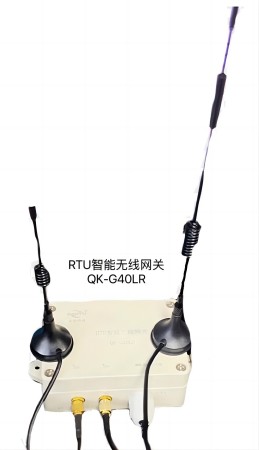

图 2.3 采集设备QK-G40LR
QK-G40LR功能特点：
Ø 低功耗mA级，节省电能；
Ø 6-24V宽压供电，上电即工作；
Ø 支持实时时上传数据；
Ø 无线空旷距离可达1KM以上；
Ø 数据自动打包，快速上传；
Ø 支持低电压供电；
Ø 智能识别ID，直接上传
Ø 内置低功耗高性能的嵌入式处理器 高可靠全网通模块；
解决虚假连接问题，再也不用担心设备无法连接服务器。
Ø 多重软硬件可靠设计，复合式看门狗技术，使设备安全运行；
Ø 支持多种工作模式；
低功耗快速启动，体验极速启动！
Ø 支持主备中心地址，保证全网通连接的可靠性；
Ø 支持 域名和IP 两种连接服务器方 式；
Ø 支持 心跳包功能，可保证终端 永远在线；
智能心跳模式，放心使用，保您永远在线！
Ø 支持注册包功能，全网通连上则发送指定数据包，方便服务器对终端的识别；
Ø 支持AT 命令、配置工具、远程等对DTU 进行参数配置和查询；
多种配置模式，您可放心使用！
Ø 工业级工作温度- 4 0 - + 8 5 度；
工业级设计标准，放心使用
Ø 支持配置参数掉电保存；
Ø 网络状态灯指示；
在线指示灯准确反馈设备工作状态！
Ø 收发各7KB，采用动态划分技术，提高缓存区使用效率
Ø 每帧可设置为1024B长度，适合大数据量连续传输
Ø 具有设备电源关断功能，方便用户控制
Ø 数据全透明传输，用户无需了解复杂的TCP/IP、PPP等协议
Ø 支持数据中心动态域名或IP地址访问
Ø 支持APN虚拟专网业务
网关安装
网关安装在所有采集器的相对中间位置，最好能可视数据采集器且有4G信号，接电9-24V电源即可正常工作。
远程平台

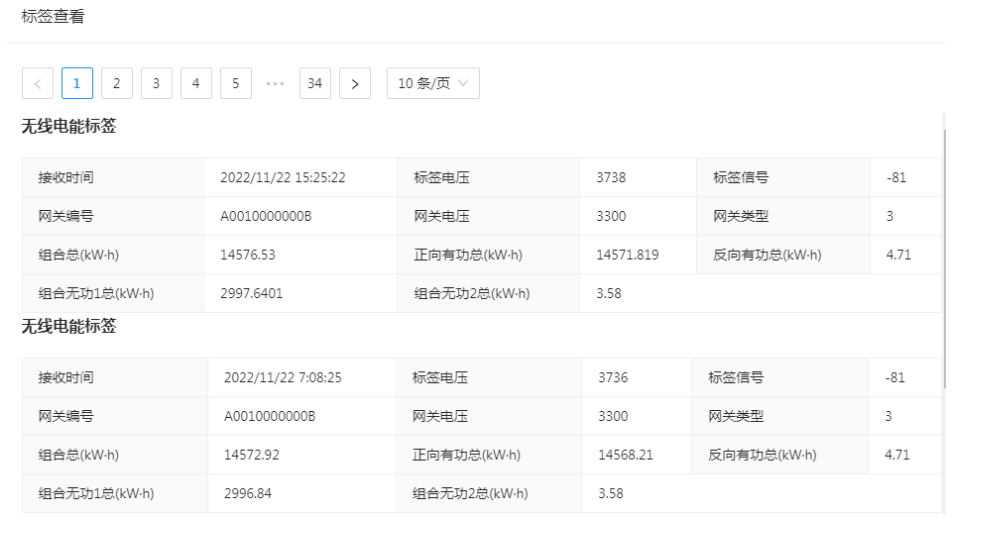

平台可以查看相关电表数据，如果需求其它数据请联系我们。
① 组合总功；
② 正向有功；
③ 反向有功；
④ 组合无功1总；
⑤ 组合无功功2总。
应用案例

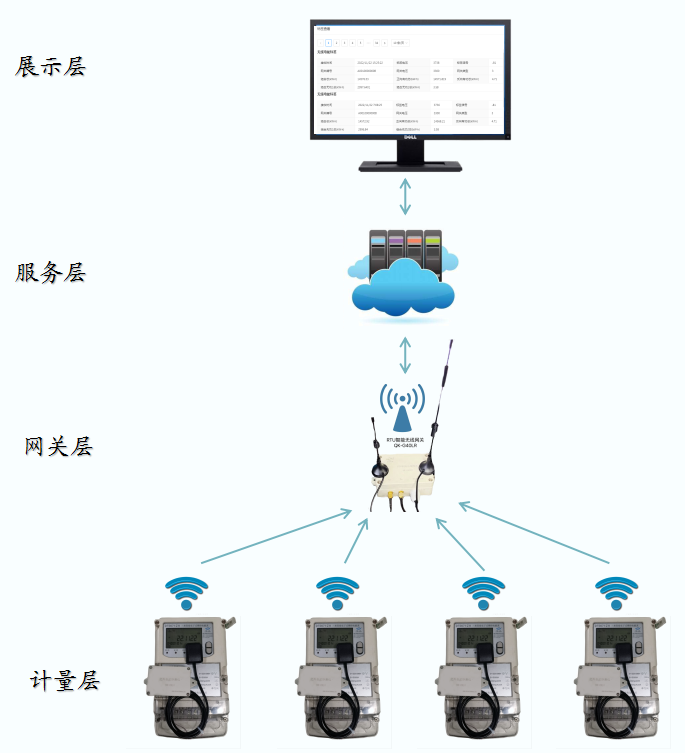

支持上传数据电表，通过第一层设备数据采集（计量层），第二层数据到网关（网关层），第三层云服务器，数据综合收集（服务层），第四层， 数据最终展示到用户电脑或者用户手机。
