压力计 系列无线压力计
选型表
1. 概述
无线压力传感器是工业实践中最常用的传感器。用于水文监测和控制系统；石化，环保，自来水管网监控，水库高低液位监控，电站运行检查，机车制动系统；热电机组；轻工，机械和冶金；楼宇自动化，恒压供水系统；其他自动化和检测系统；工业过程检测与控制；实验室液位验证等
数字压力传感器采用压阻应变原理。它的核心部件电阻应变仪是一种灵敏的设备，可将试件上的应变变化转换为电信号。它是传感器的主要组件之一。
最广泛使用的电阻应变仪是金属电阻应变仪和半导体应变仪。金属电阻应变计有两种：导线应变计和金属箔应变计。通常，应变仪通过特殊的粘合剂牢固地粘合到机械应变矩阵上。当基体受到应力变化时，电阻应变计也会变形，从而使应变计的电阻值发生变化，从而使施加到电阻器的电压发生变化。这种应力计的电阻变化通常在受力时很小。通常，这种应变仪由应变桥组成，从而将阻抗的变化转换为数字信号。
无线压力传感器采用高精度和高稳定性扩散硅作为压敏芯片，采用先进技术，支持点对点，点对多点，串行到串行应用。
所谓动态特性是指输入变化时传感器输出的特性。在实际工作中，传感器的动态特性通常由其对某些标准输入信号的响应来表示。这是因为传感器对标准输入信号的响应很容易通过实验获得，并且其对标准输入信号的响应与对任何输入信号的响应之间都存在一定的关系，而后者通常可以通过了解前者来推断。最常用的标准输入信号是阶跃信号和 正弦信号，因此传感器的动态特性也经常用阶跃响应和频率响应表示。
QK-YL100无线压力传感器是广州全控科技自主研发的通用无线压力计集成终端，使用扩散硅压力变送器探头，广泛应用于供/排水、热力、石油、化工、冶金等工业过程现场测量和控制。典型应用方案如下：
2. 产品展示

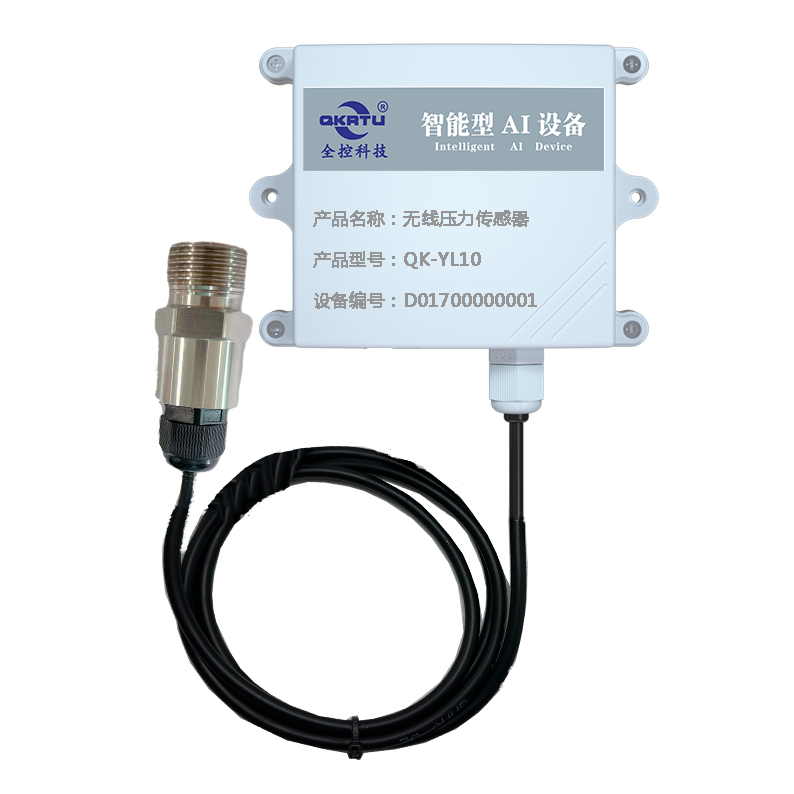

2.1 无线压力计
3. 参数指标
3.1 性能指标
（1）测量介质：液体或气体（对不锈钢壳体无腐蚀）
（2）量程：0-10MPa，0-100MPa
（3）精度等级：0.1%FS、0.5%FS（可选）
（4）稳定性能：±0.05%FS/年；±0.1%FS/年
（5）输出信号：RS485、4~20mA（可选）
（6）过载能力：150%FS
（7）零点温度系数：±0.01%FS/℃
（8）满度温度系数：±0.02%FS/℃
（9）防护等级：IP68
（10）环境温度：-10℃～80℃
（11）存储温度：-40℃～85℃
（12）供电电源：9V～36V DC；
（13）结构材料：外壳：不锈钢1Cr18Ni9Ti
（14）密封圈：氟橡胶
（15）膜片：不锈钢316L
（16）电缆：φ7.2mm聚氨酯专用电缆
3.2 规格参数
（1）供电电源: 自带电池独立工作/ 外接+9~+24V 直流电源
（2）补偿温度：-40~+85 ℃
（3）工作温度：-40~+85 ℃
（4）存储温度：-40~+125 ℃
（5）防水等级：IP68
3.3 功能特点
（1）无线数传终端
GPRS数传终端为工业级标准设计能够接收0~5V、4~20mA信号。用户可自己配置各种传感器进行水位采集、液位采集、气压采集。
（2）压力定时采样监控
各监测点的压力数值、控制设备运行状态、故障情况、报警指示等均能在值班中心，清晰显示，一目了然；
（3）压力阈值报警
远程压力数值监控系统，当压力值超出货低于阈值，无线数传终端会将报警信息上传给上位机监控软件。
（4）压力变化阈值报警
远程压力数值监控系统，可通过软件预设监测限值给GPRS数传终端，当压力值某段时间内变化超过指定值，GPRS数传终端会将报警信息上传给上位机监控软件。
