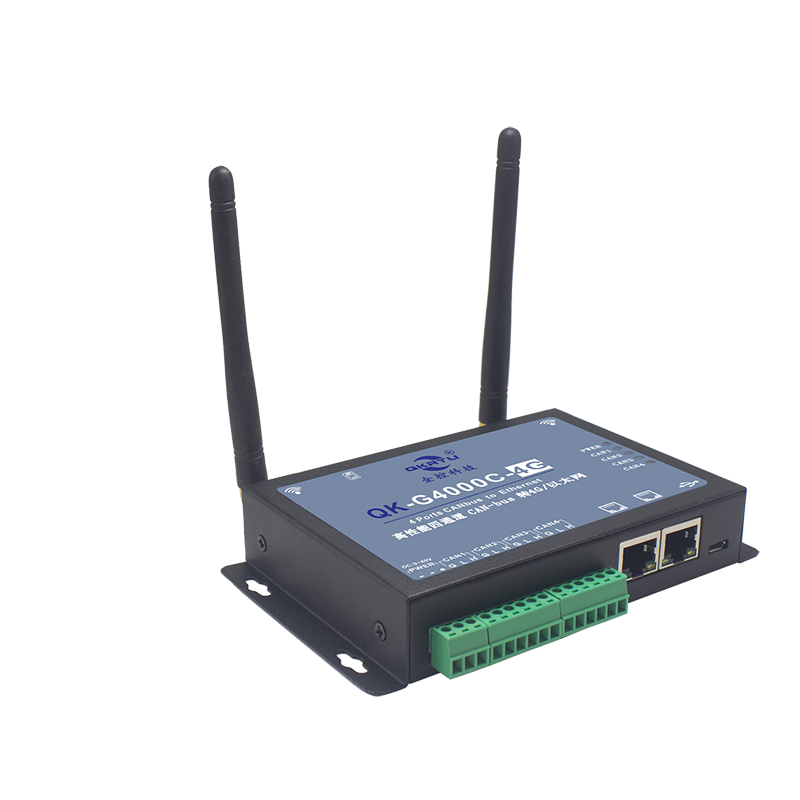

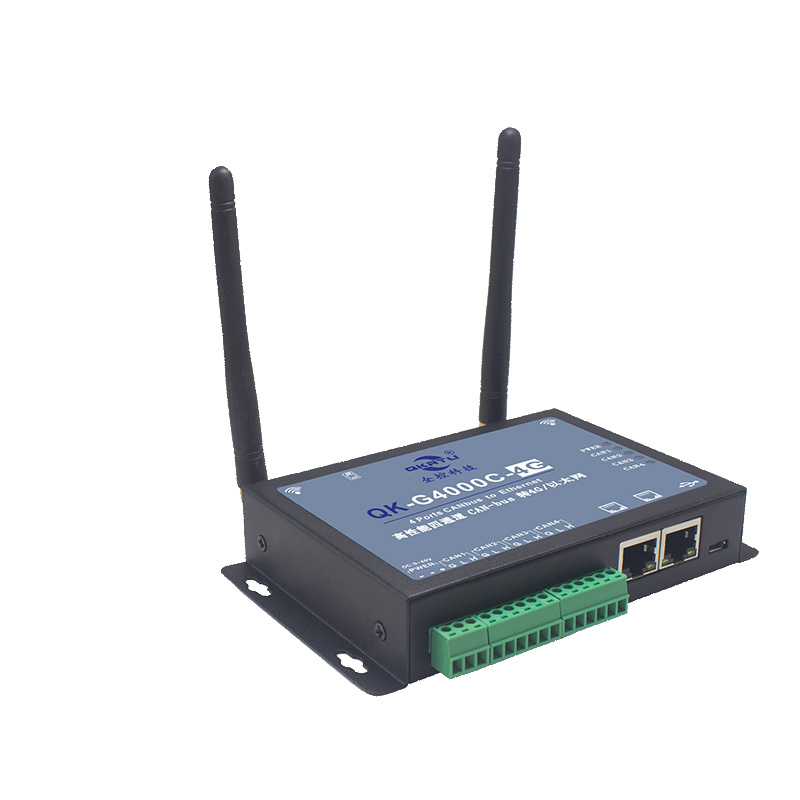

4G DTU 系列CAN接口模块 4G DTU QK-G4000C
选型表
1. 概述
广州全控科技股份有限公司为排查 CAN 总线故障所研发的 CANDTU 系列产品，可以离 线记录 CAN 报文。可轻松完成车辆、船舶、电梯、风力发电机、工程机械等应用现场的报 文记录和现场监控。 QK-G4000C 是一款带存储的多通道（定制) CAN 总线数据记录仪，可脱离 PC 独立运行， 长时间存储 CAN 报文数据，便于用户事后分析、排查故障。该记录仪可通过网络存储卡将 记录好的数据通过以太网传给 PC。
2. 产品安装

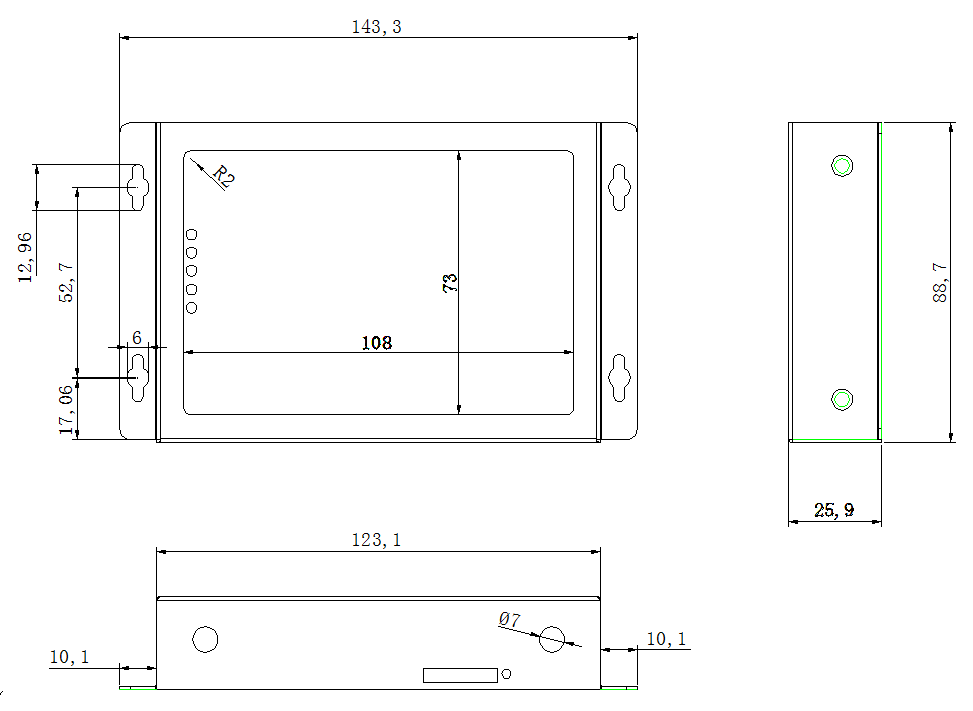

产品安装如图所示：
产品为嵌入式，内置客户设备内部，集成收发器。
2.2 产品特性
可以实现服务器功能，也可以作为客户端使用，主要的功能列表如下表格 2.1 产品特 性所示：
表格 2.1 产品特性
QK-G4000C-4G | |
电源 | DC 9~32V |
CAN 通道 | 通道数：4 路用户可配置 CAN 通道 |
接口类型：高速 CAN | |
波特率：5Kbps ~ 1Mbps 之间任意可编程 | |
最高接收数据流量：8000 帧/秒 | |
电磁隔离：2.0KV | |
外观尺寸 | 124mm×89mm×26mm |
2.3 产品应用
高铁列车运行故障检测与排查
地铁列车运行故障检测与排查
列控系统运行故障检测与排查
风力发电机 CAN 通讯异常检测

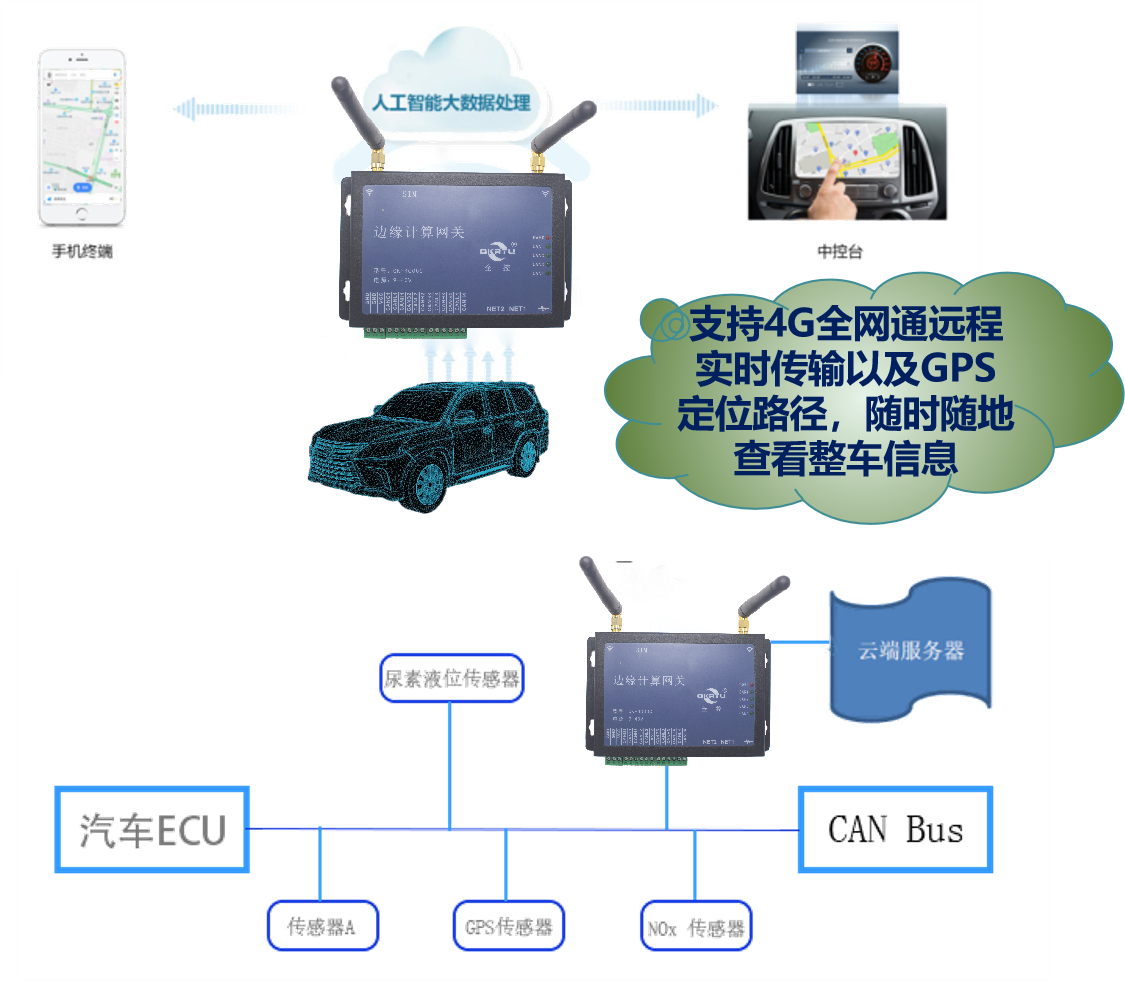

传统汽车与新能源汽车多路 CAN 通讯记录与故障分析
船舶 CAN 通讯故障检测与排查
煤矿 CAN 通讯异常分析
电梯运行故障检测与排查
工程机械运行故障检测与排查
航空航天器及配套设备运行检测与故障排查

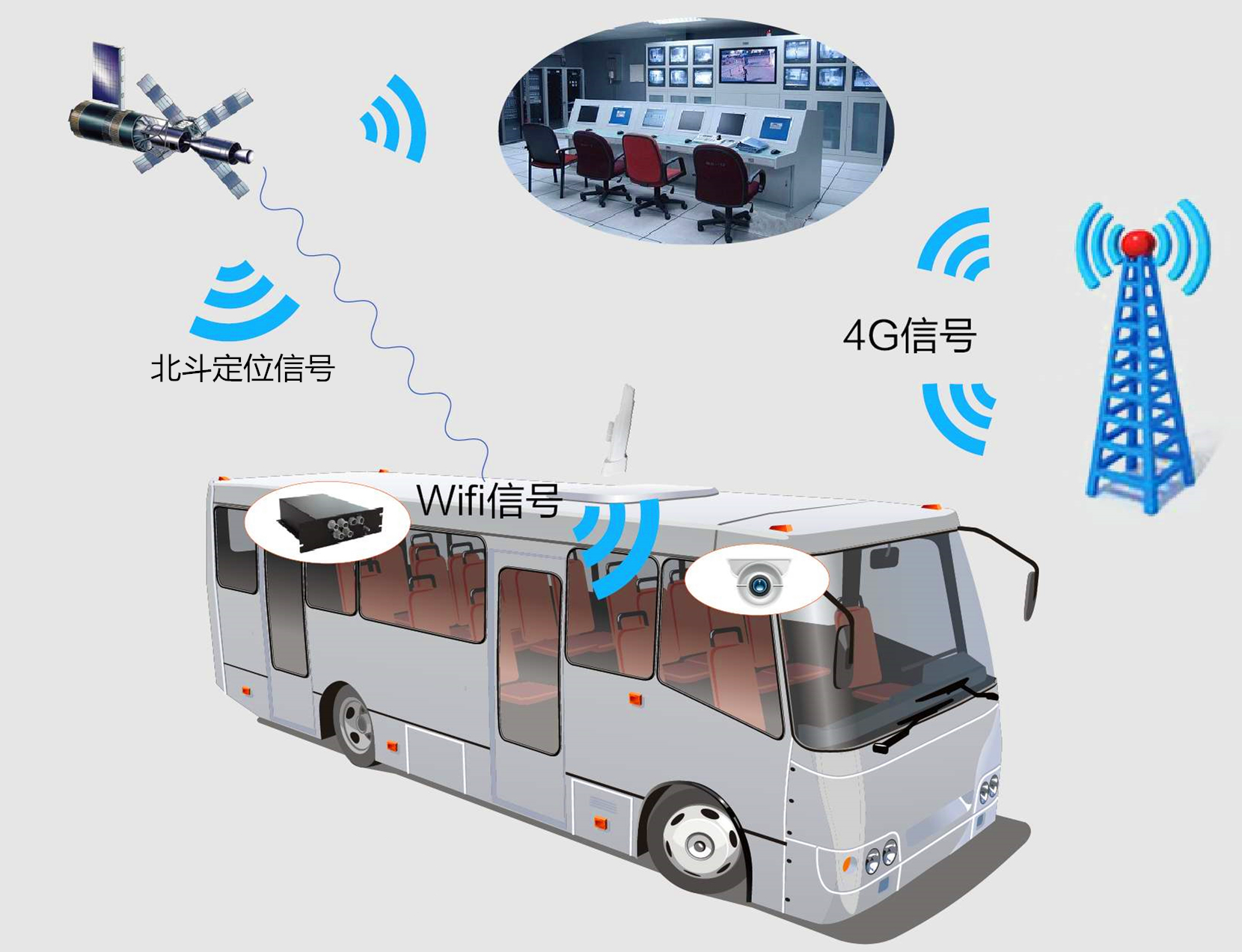

支持各种车载
3. 产品配置

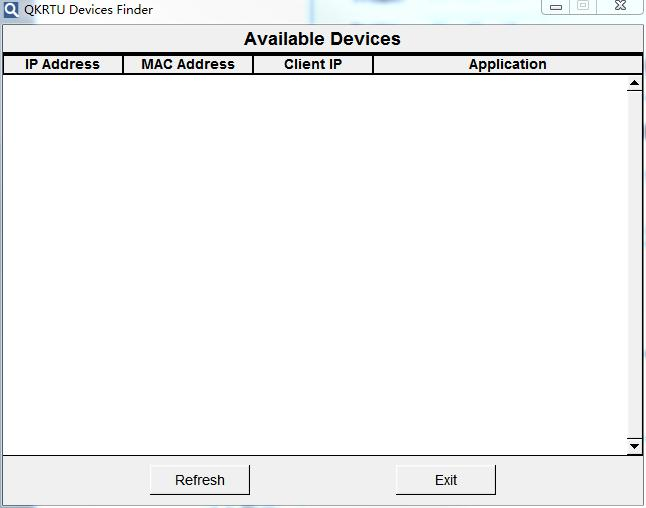

3.1 产品支持搜索功能
接上 PC 网口，打开软件就可以搜到设备。
忘记 IP 地址，可以采用搜索功能，搜索后通过 IP 登录页面。
3.2 连接设备

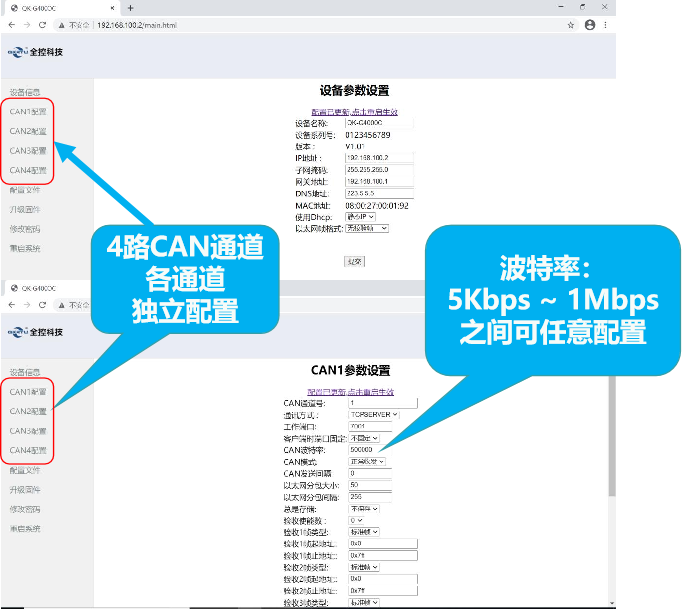

产品在标准设备基础上，采用 WEB 配置，并实现远程配置。
4. 产品功能
4.1 连接设备
客户端时端口固定：当通讯模式 TCPCLI 时，如果此项为固定，则每次连接服务器时设 备的端口为工作端口设置的值，否则为随机。
CAN 模式：包括正常收发、只听模式、回环模式，只听模式时相应的 CAN 总线不会对 总线进行应答，回环模式用于测试。
CAN 发送间隔：用于设置 CAN 发送的间隔，由于某些 CAN 设备接收能力可能比较弱。 设备全速发送 CAN 帧可能引起其他设备接受不过来，当设置 CAN 发送间隔为非 0 时，设 备会根据设置的间隔进行 CAN 帧发送，设置单位为 ms，，如设置为 5ms，表示 5ms 才向总 线发送一帧。
以太网分包：分包有两个参数，一个是分包间隔，一个是分包帧数，用于控制以太网的 打包规则，分包间隔单位为 ms，分包大小最大可设置为 50，分包间隔最大可设置为 255ms， 当分包大小设置为 50，分包间隔设置为 255 时意味着以太网的发包会 50 帧打包为 1 个以太 网帧发送，如果在 255ms 内也未凑够 50 帧也会发送。
总时存储：用于控制当通讯模式为 TCPSERVER 或 TCPCLI 时，如果当前 CAN 无建立 有效连接，CAN 帧收到报文是否存储起来，在连接建立后进行在发送。如果总时存储为否， 表示不存储 CAN 帧。
验收使能：每个 CAN 可以设置 3 组验收滤波，可以就是白名单，启用后，只有在验收 滤波范围的 CAN 帧才会进行转发。
下载支持
