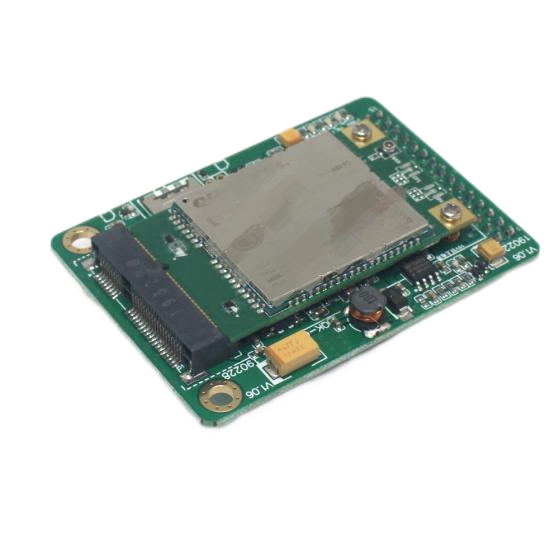

QK-G400E DTU 是广州全控科技有限公司出品的一款嵌入式 DTU 模块。它具有小巧的体积和灵活的应用方式,可以非常方便的嵌入到用户的设备中,使您的设备具有 GPRS 无线通信功能。该模块同时提供配置串口和通信串口,使用便捷。QK-G400E 借助4G GPRS网络运营商现有的无线网络实现数据传输,可以说只要能用移动与联通以及电信电话的地方就可以使用该产品。如下图 1-1所示。(4G 3G 2G 手册相同,功能相同)
比名片还小的尺寸(66mm×48mm)
支持 SMS、4G 3G GPRS 数据传输方式,通过引脚电平控制或参数配置
短信收数时机可控,防止干扰 GPRS 数据
支持 5 个手机号码同步发送短信
支持纯英文短信、中英文短信和 16 进制短信
垃圾短信过滤功能
同时具有配置串口和通信串口
支持备用数据中心
支持数据中心动态域名或 IP 地址访问
支持 APN 虚拟专网业务
支持断线自动重连功能
具有连接时机可控功能,节约流量
具有上线指示信号线
支持永远在线
支持短信和电话唤醒功能
支持本地和远程图形化界面配置与维护
支持短信配置与维护
支持本地和远程固件升级
支持数据中心虚拟串口功能,无缝衔接现有上位机软件
6V~9V 供电
多重软硬件可靠设计,复合式看门狗技术,使设备安全运行
可适应高温和低温工作环境,温度范围-25℃ ~ +70℃
表 1-1 QK-G400E 产品主要参数
参数名称 | 参数 | 备注 | |
网络类型 | GPRS 移动站类型 | CLASS B | |
GPRS 多时隙类型 | CLASS 10 | ||
频段 | 900/1800MHz | ||
GPRS 网络传输速率 | 下行: | 最大:85.6Kbps | |
上行: | 最大:42.8Kbps | ||
编码方式 | CS-1、CS-2、CS-3、CS-4 | ||
SIM 卡电压 | 3V、1.8V | ||
天线接口 | 50Ω/SMA(母头) | ||
串口电平类型 | TTL 电平 | ||
串口波特率 | 300~115200bps | 支持标准波特率 | |
适配电源 | DC:+6~9V | ||
工作温度 | -20℃~+70℃ | ||
储存温度 | -40℃~+80℃ | ||
湿度范围 | 0~95% | 非冷凝 |

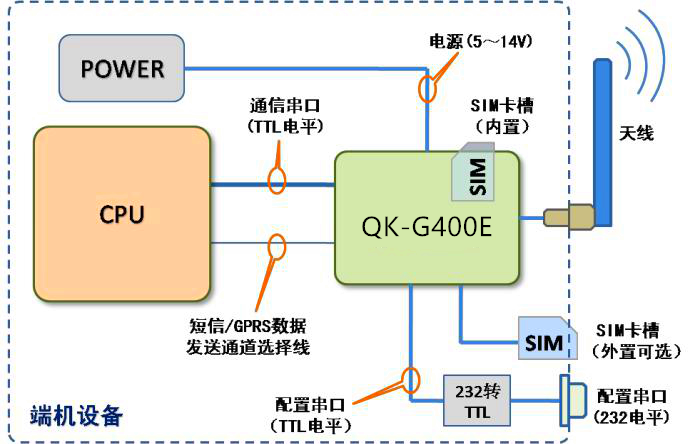

图 1-4 典型应用示意图
如上图 1-4所示,将 QK-G400E 嵌入到用户设备中,为用户设备增加一个无线的网络接口。这样就可以在用户设备与远程监控主机之间建立起 M2M 的透明传输链路。使整个系统不再受到地域的限制,方便地实现远程智能管理和通讯。
QK-G400E 功能强大,具有众多可配置的参数,为此我们提供了多种方便的配置方式。
从传输距离来区分,包括“本地配置”以及“远程GPRS无线配置”。
QK-G400E 具有一个专门用于配置和观察调试的串口(TXD2_SET 和 RXD2_SET),该串口为 TTL 电平。本地串口配置方式适合工作人员在设备安装现场调试时使用,或者是用户设备对 DTU 的自动配置。

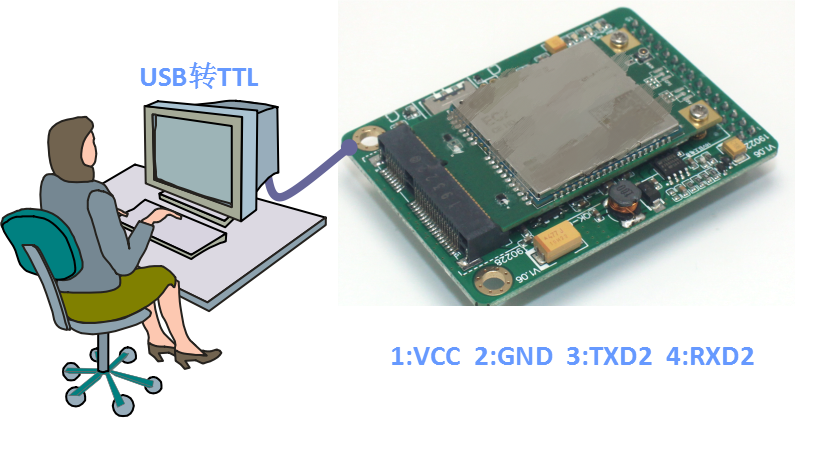

使用产品测试时的硬件连接如下图 2-1所示,将QK-G400E 与电脑的串口连接。
图 2-1 硬件连接
串口电缆与QK-G400E产品引脚连接说明,如下表 2-1所示。
表 2-1 产品针脚连续图
TTL串口电缆 | QK-G400E |
正极针脚 | VDD |
数字地引脚 | GND |
发送引脚 | TXD2_SET |
接收引脚 | RXD2_SET |
用户在购买设备的附带光盘中找到QK-G400E 配置工具安装文件,按照提示步骤安装,安装完成后,可以见到如图 2-2的配置界面。
图 2-2 QK-G400E配置界面
QK-G400E 的配置串口参数固定为:波特率:57600bps;数据位:8 位;停止位:1 位;校验位:无。
配置 DTU 的操作步骤如下:

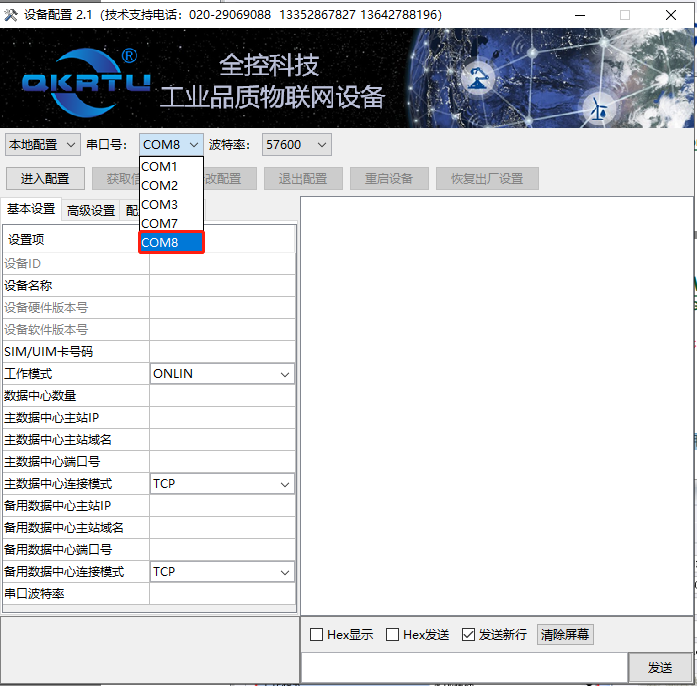

1. 用户在配置界面中选择USB TTL线缆的串口号,如下图 2-3所示;
图 2-3 选择串口号

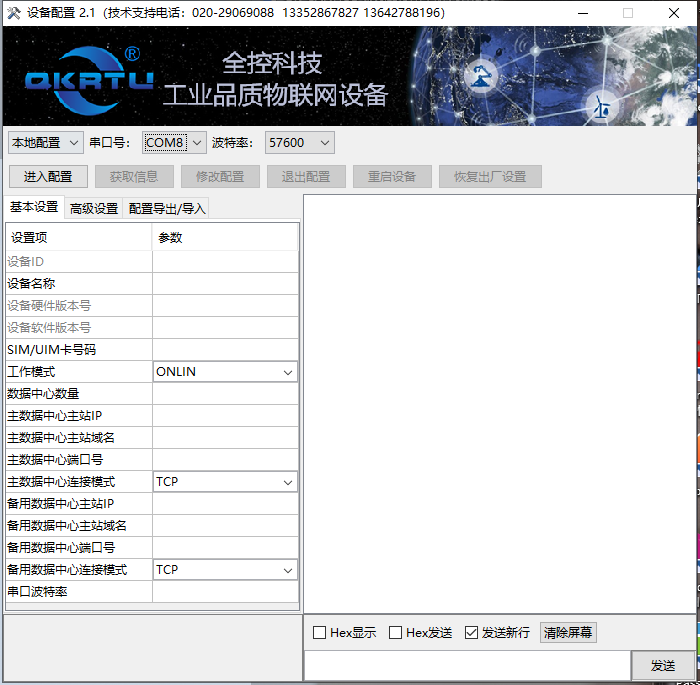

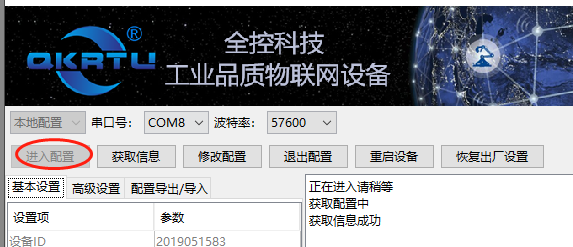

2. 单击【进入配置】,此时原来灰色的按钮变为有效,如下图 2-4所示;
图 2-4 进入配置界面

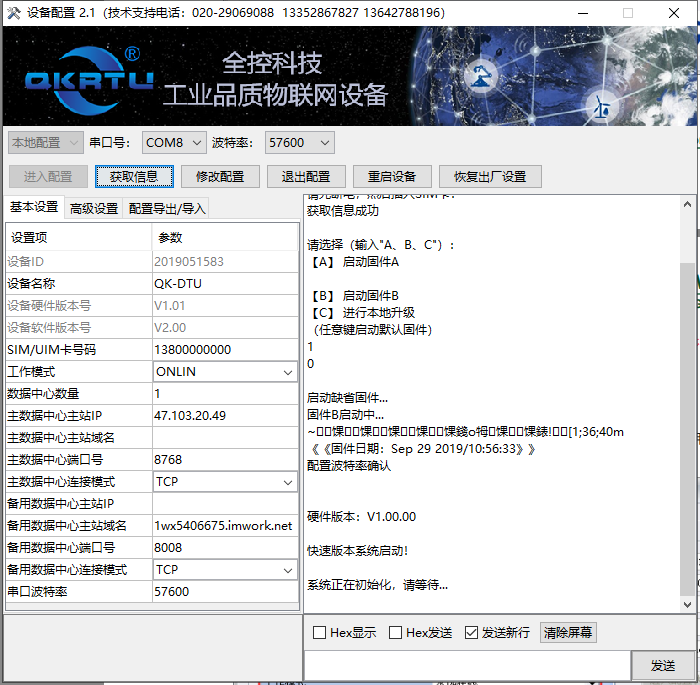

3. 单击【获取信息】,界面出现设备当前的配置信息,如下图 2-5所示,用户根据实际更改各个配置。
图 2-5 获取信息配置
在上图中,虚线方框中的灰色选项是用户无法修改的,其中包含设备型号、ID 号和软硬件版本号,而其它配置项为用户可修改的。
例如配置选项【工作模式】含有三个参数,分别为:永远在线、空闲下线、空闲掉电。用户根据实际需要配置相应的参数]。
用户常见的修改项为主数据中心主站IP、主数据中心主站域名、主数据中心端口号。
注:如果配置时修改了【数据传输模式】的参数,退出配置后重启 DTU。
4. 单击【提交修改】,配置的参数在设备初始化完成后生效;
用户在修改各项配置之后,必须提交修改才能将参数写入设备中,否则修改是无效的。提交修改后退出配置,设备将进行初始化工作,被修改的参数在初始化完成时生效。
5. 单击【获取信息】,此时修改后的信息出现在界面上;
此步方便用户观察所修改的参数是否写入设备。
6. 【退出配置】。
注:进入配置,设备最大空闲时间为两分钟,即用户每两分钟必须提交有效的配置参数,否则系统将自动退出配置状态。

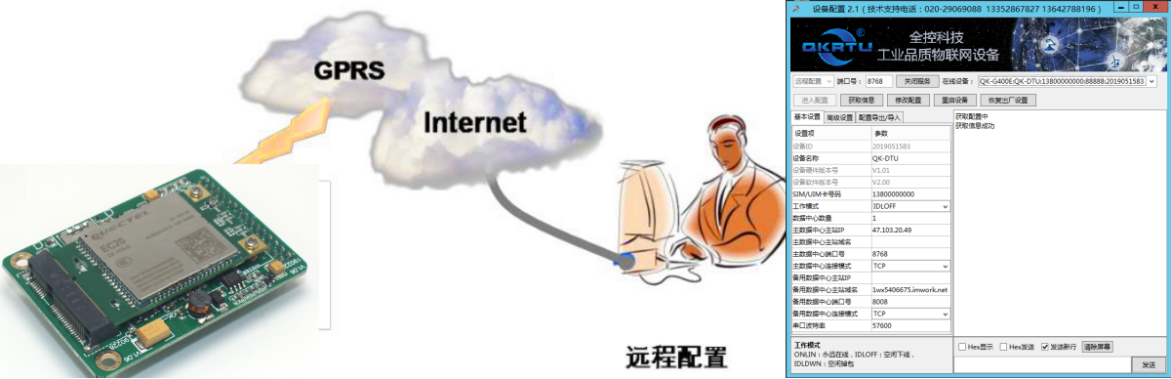

该方式适合工作人员在不方便到工程安装现场进行设备调试时使用,工作示意如图 2-6所示。
图 2-6 远程配置示意图
如下图 2-7所示,远程 GPRS 无线配置步骤如下:

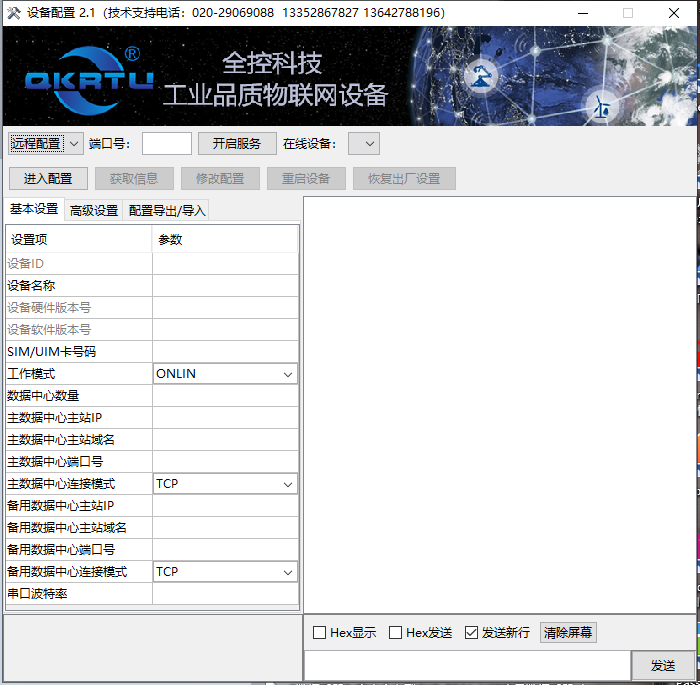

图 2-7 远程配置界面
1. 前期准备前期准备,用配置工具建立 TCP 服务器,等待 DTU 连接;
远程配置的首要条件是 DTU 能够连接服务器并且正常的收发数据。
首先在配置工具中选择【远程配置】;然后设置服务器端口号;例如上图 2-7中端口号设置为 8768(用户根据实际值设置);最后启动服务,等待用户设备连接到配置软件,并选择需配置的在线设备。
2. DTU 连接成功显示连接信息,单击【进入配置】;
DTU 连接配置工具后,会显示当前的连接信息,如图 2-8所示。有多个设备同时连接上配置工具时,请选择需要配置的设备,然后用户单【击获取信息】,由于 GPRS 网络原因,远程配置比本地配置响应时稍长,请耐心等候。

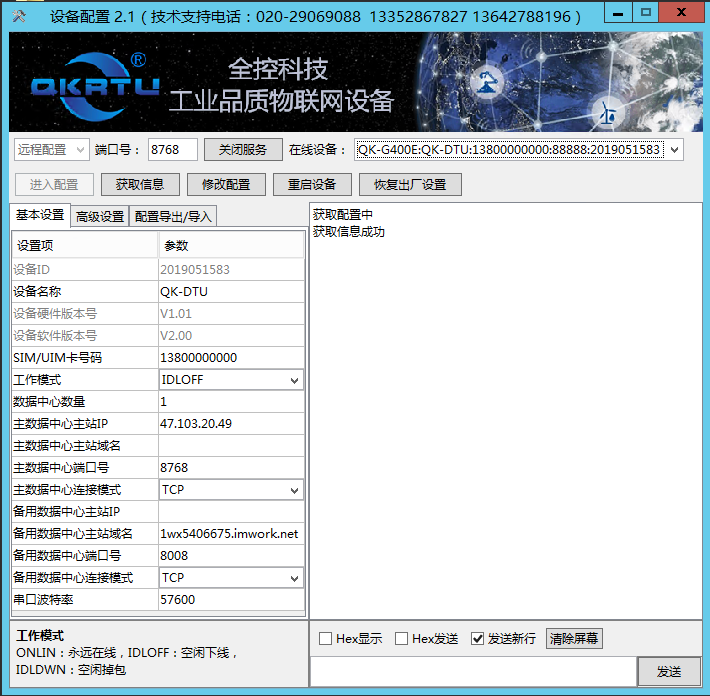

图 2-8 获取远程设备信息
3. 获取配置信息,修改配置,提交修改;
h-page15此步骤和本地配置步骤类似,请参考本地配置方式一节。

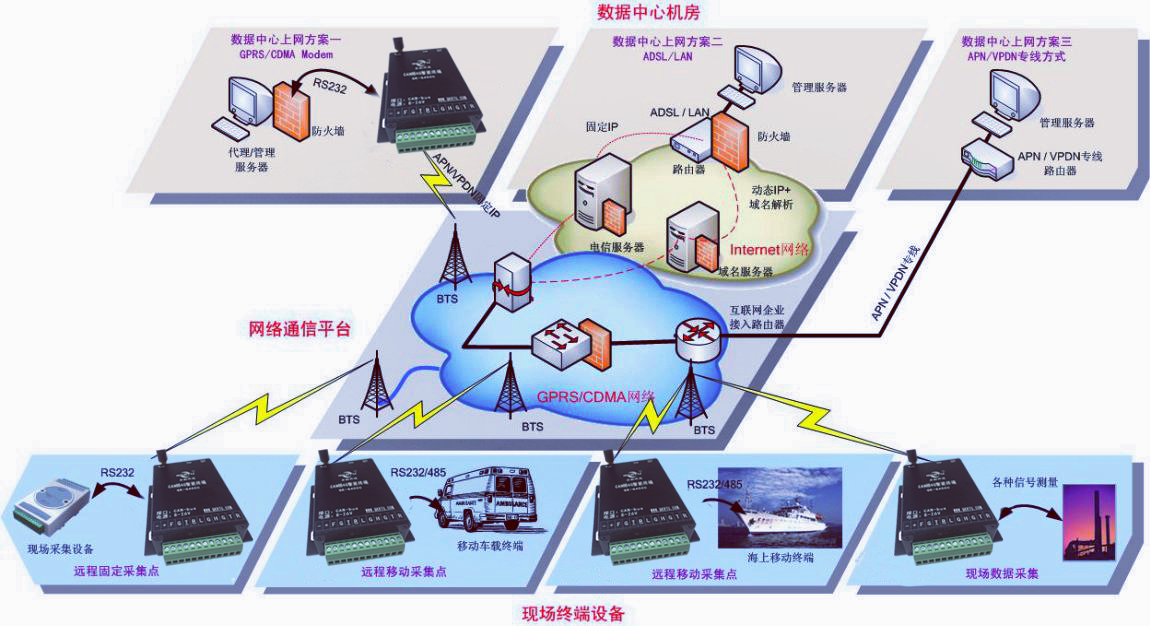

如下图 3-1所示,DTU 典型的几种组网方案示意图。
图 3-1 组网方案图
用户请仔细看上图 3-1,以选择适合自己的组网方案,也可以致电我们,我们将为你提供。
h-page29用户请仔细看图 3-1,以选择适合自己的组网方案,也可以致电我们,我们将为你提供完善的组网方案。
按照数据中心的上网方式,通常分为三类组网方案,分别如下:
数据中心通过 GPRS/CDMA Modem 拨号方式连接至 Internet;
该方案因为受限于 GPRS/CDMA 网络的速度,所以适用于小规模网络。
数据中心通过 ADSL/LAN 方式连接至 Internet;
该方案是应用最多的组网方式,具有网络可靠、费用经济的特点。
数据中心通过 APN/VPDN 方式连接至 Internet。
该方案因为成本较高,适用于大规模的网络或对安全性有很高要求的应用。
本节以实例的形式介绍 DTU 组网通信过程。整个应用过程如图 3-2所示,大致可以分为 5 步,下面分别介绍。
1. 建立数据服务中心
将介绍图 3-1数据中心上网方案一中是如何建立服务器的,服务器软件为 TCP/UDP 测试工具(光盘中附带)。
服务器直接连接公网
假设您的电脑通过 ADSL/LAN 直接处于公网(Internet)上,此时您计算机的 IP 地址通常就是公网 IP 的地址。使用 TCP/UDP 测试工具设置端口号,直接创建服务器即可,如图 3-3所示。

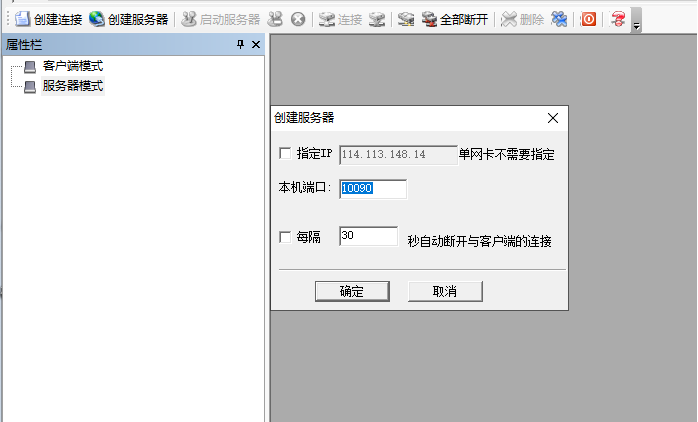

图 3-3 创建服务器
2. 配置DTU
QK-G400E提供两个串口,UART1为通讯口,UART2为配置口。实际使用时,将UART1与用户设备的数据串口相连,UART2可以通过延长线连接到设备机箱上,直接配置即可。
根据您的需要设置DTU,设置方法参阅“设备配置”小节。通常情况下我们只需要配置数据中心和端口号.
用户输入固定的IP地址,则主数据中心的IP地址必须是您架设服务器所在网络的公网IP地址,上文示例则需要设置47.103.20.49,端口号为数据中心软件的工作端口,即8678。
3. DTU 连接数据中心

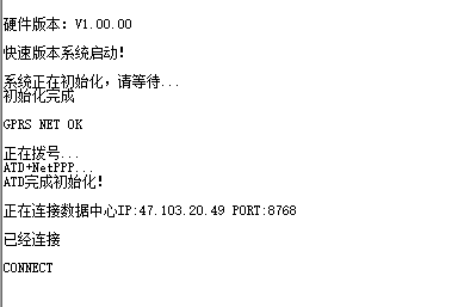

在配置好 DTU 后,使 DTU 退出配置模式,DTU 将自动进入工作模式,它会自动连接刚才设置好的数据中心服务器。如果使能了调试信息输出,DTU 将从 UART2 输出如图 3-4所示的提示信息,表示 DTU 和数据中心已经建立了连接,TCP/UDP 连接成功界面如图 3-5所示。
图 3-4 DTU配置软件连接信息界面

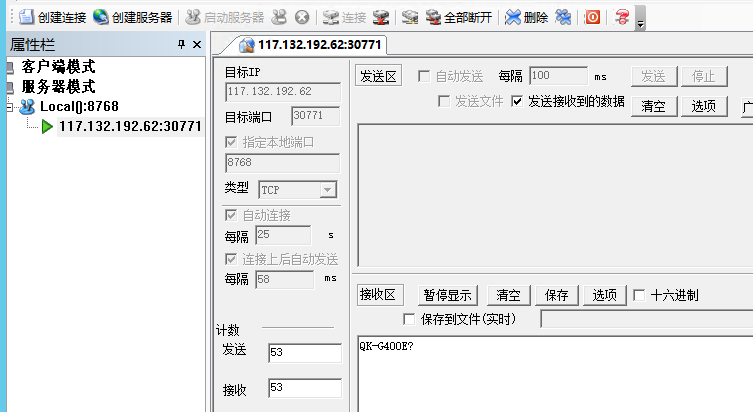

图 3-5 TCP软件界面
4. DTU 连接用户设备
把您的串口连接在 DTU 的串口上,串口的波特率和数据格式要和 DTU 中的配置相匹配。
5. 用户设备与数据中心通信
至此,一个无线数据传输系统就建立了。在 DTU 连上数据中心后,DTU 会主动发送一个注册包,接收到注册包后,用户设备就可以和数据中心进行数据通信了。
典型应用
DTU与公网上的数据中心服务器相连,环境监控等
