1. 产品简介

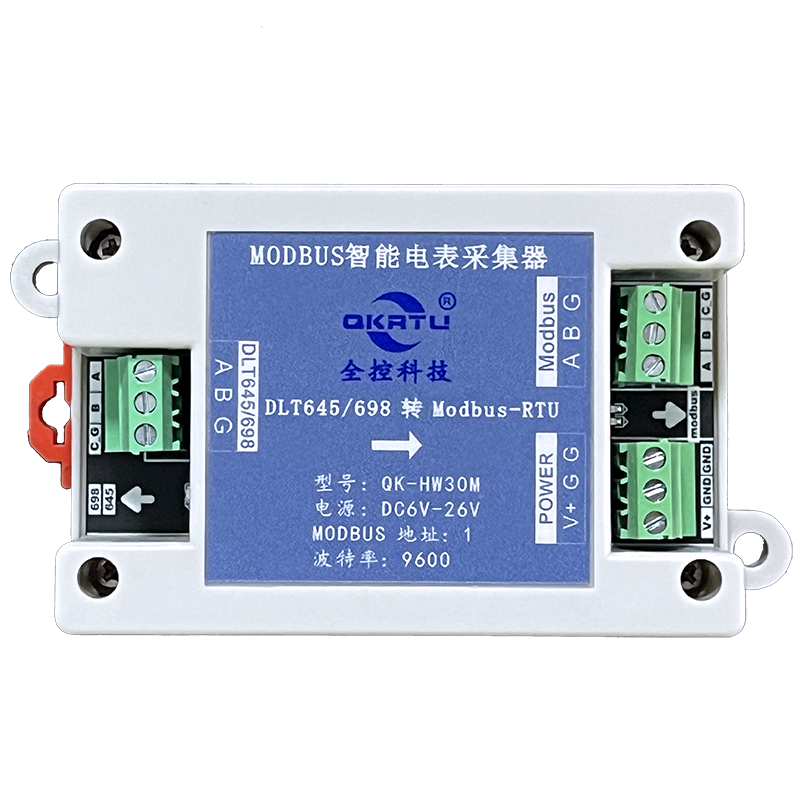

RS-485转RS-485智能电表采集模块QK-HW30M 是将电表协议DLT645 / DLT698 转 MODBUS-RTU 协议的智能转换器，用户可通过RS485口以MODBUS协议进行采集电表数据。
1.1 概述
通过电表RS485口转外部MODBUS主站RS485口采集电表数据，两个RS485口直接可带电器隔离。
电表DLT645/DLT698协议转MODBUS-RTU协议:电表协议的解析都在模块内部处理，用户只需要以熟知的或者大部分网关都支持的MODBUS协议方式进行采集数据即可。
使用6V-26V供电，在机柜，上位机设备自带电源等场景下供电接线方便。
1.2 产品参数
模块参数 | |
型号 | QK-HW30ME(非隔离版)、QK-HW30M(隔离版) |
供电电压 | DC 6V~26V，带过压保护功能 |
功能特点 | 将电表协议DLT645 / DLT698 转换成 MODBUS-RTU 协议 |
接口 | 2个RS485接口（1个接电表、1个接MODBUS主站） |
模块通讯模式 | MODBUS模式、透传模式 |
模块采集模式 | 循环抄表、单采实时采集 |
产品尺寸 | 长97mm（含两安装固定端）×宽50mm×高31mm |
安装方式 | 螺丝固定或扎带固定 |
通讯参数 | |
通讯类型 | RS485（隔离版：隔离电压DC 2500V） |
电表RS485通讯协议 | DLT645协议、DLT698协议 |
Modbus主站RS485通讯协议 | Modbus-RTU协议 |
电表（下行）RS-485口波特率 | 可选1200~115200 （默认1200 偶校验） |
主站（上行）RS-485口波特率 | 可选1200~115200 （默认9600 无校验） |
485通讯距离 | 理论距离 1200 米，与环境、接线方式、线材息息相关，以实测为准，一般情况几百米能够正常通讯。 |
1.3 产品功能
电表DLT645/DLT698协议转MODBUS协议:
电表协议的解析都在红外头内部处理，用户只需要以熟知的或者大部分网关都支持的MODBUS协议方式进行采集数据即可。
循环采集模式:
模块以配置的间隔时间到电表上进行采集数据，并存储到模块内部，用户通过MODBUS通讯从模块内部读取采集到的数据，此功能的好处：可连读寄存器的数据，缺点：读取到的是模块此前读取的数据。
单采实时采集:
用户通过MODBUS读取一条数据，此时，模块立即从到电表、水表等设备获取一条数据，并通过485以MODBUS协议响应给用户。此功能好处：用户可以获取到当前实时数据，缺点：每条数据都得单发读取命令，如电压、电流、功率，都得单独发读取命令。
1.4 产品选型
订购信息如表 1.1所示。
表 1.1产品选型表
产品型号 | 性能 | 功能 | 备注 |
QK-CB10-TT | 标准版 | 工业级RS-485转红外透传 | 3.3-26V供电
|
QK-CB10-RJ45 | RJ45接口 | 工业级RS-485转红外透传 | |
QK-CB10-TTL | TTL接口 | 工业级TTL转红外透传 | |
QK-CB10-USB | USB接口 | 工业级USB转红外透传 | |
QK-HW10-TT | 高性能版 | 工业级RS-485转红外透传 | |
QK-HW10-TI | 高性能防水版 | 工业级RS-485转红外透传 | |
QK-HW20M | 高性能版 | 工业级RS-485转红外 Modbus协议版 | |
QK-HW30ME | 非隔离版 | 工业级RS-485转RS-485 Modbus协议版 | 6-26V供电 |
QK-HW30M | 隔离版 | 工业级RS-485转RS-485 Modbus协议版 |
2. 接口描述
2.1 通讯协议
电表RS485采集口：DLT645/DLT698协议
主站RS485通讯口：MODBUS-RTU协议；
其他电表协议需定制；
2.2 接线端口说明
供电：6-26V。

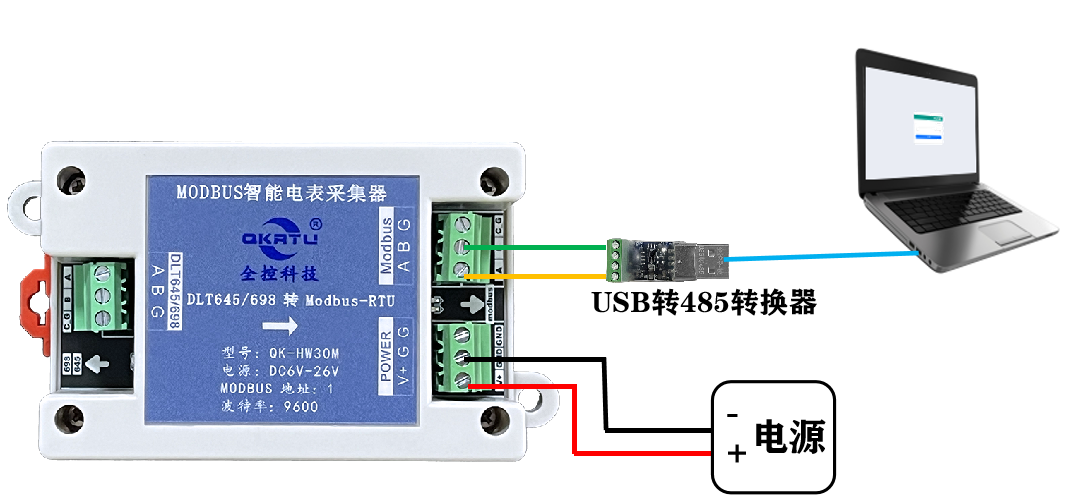

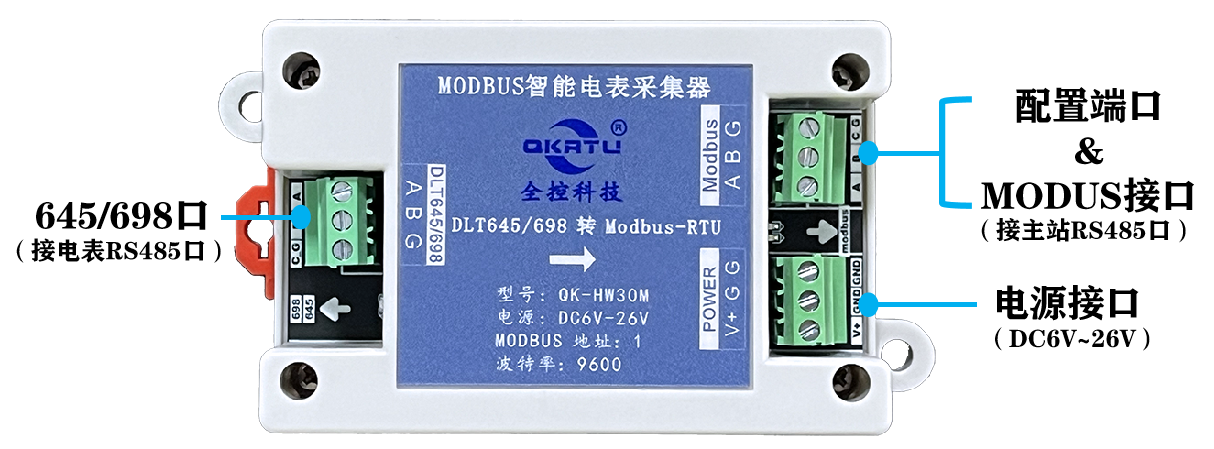

接线说明，如图 2.1接线端口说明。

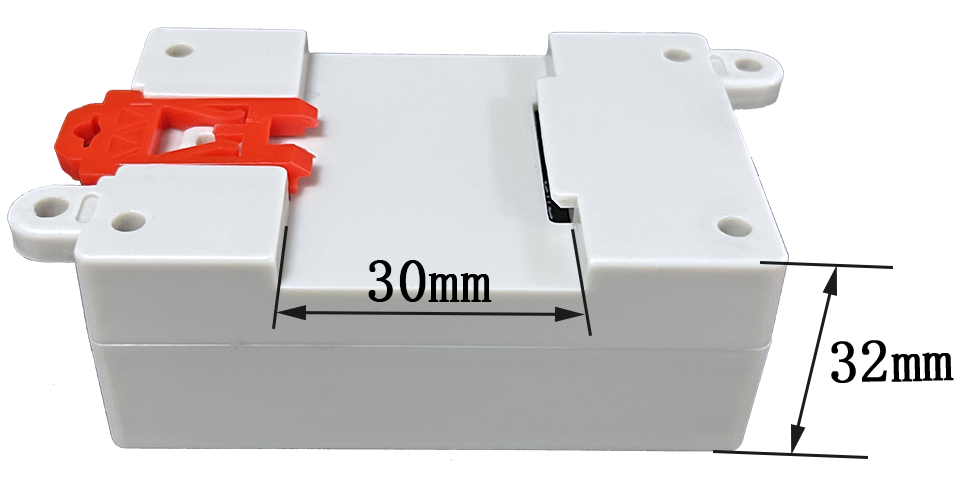

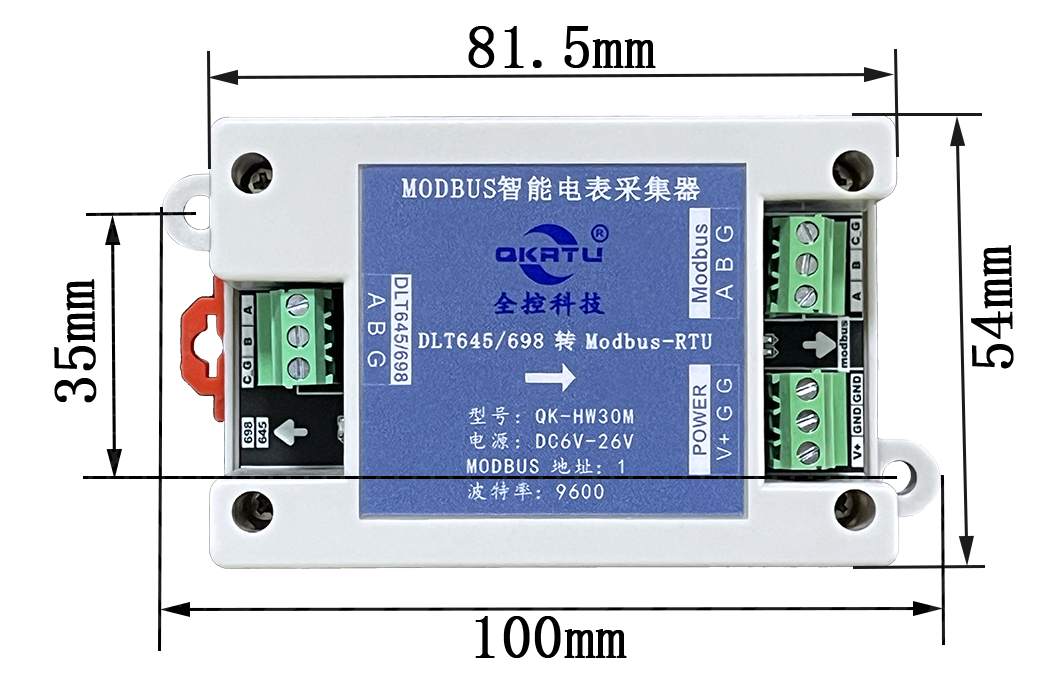

2.3 产品尺寸图
注：手工测量，存在±2mm误差值。
