USB转换器 系列USB转485（第二代集成电路新品-带保护）
选型表
1. 概述
USB 转 RS485转换器是广州全控科技推出的一款高性价比、高可靠性的串口通信工具，内置CH340芯片，是专为超远距离、多设备数据传输设计的一款RS485转换器，它通过USB3.0接口实现计算机与RS485设备之间的通信连接，广泛应用于考勤机、门禁、售饭、监控、停车场、PLC、仪表仪器、传感器等工业控制和自动化领域，实现了USB到RS485的双向透明直接转换，为工程师提供了连接计算机与各种设备的有效工具。其灵活性和可靠性使其成为设备调试和维护的理想选择，工程师可以通过 USB转RS485连接到设备进行调试和维护工作。
1.1 产品特点
体积小，高性能，传输稳定
兼容性强，支持多种操作系统
USB直接插电脑USB口，支持2.0/3.0，兼容Windows系列、MacOS、Linux等系统，Win8/ Win10免驱，需当电脑有网络状态下，Win8/Win10自动更新驱动
TVS瞬态抑制防护
带TVS瞬态抑制保护功能，防止电平不兼容，导致内部芯片损坏
过压瞬间保护
防雷电、防静电放电、防浪涌冲击、电源系统开关等引起的过电压，等瞬态干扰等，对于这些瞬态干扰我们均采用了保护电路加以防护，将危害性的瞬态能量旁路到接地上
1.2 产品参数
产品品牌 | QKRTU | 产品名称 | USB转485转换器 |
通讯方式 | RS485 | 供电方式 | USB供电 |
方向控制 | 自动判别和控制数据传输方向 | ||
USB接口 | 防干扰/抗氧化/耐拔插 | 接口保护 | 防雷击/浪涌/静电 |
工作温度 | -40C~+85℃ | 工作湿度 | 0%~95%(无凝结) |
RS485通讯距离 | 可达1200米 | USB通讯距离 | 可达5米 |
2. 接口说明
转换器USB接口，使用时直接连接到电脑USB接口，由USB接口供电，不需要外接电源，接口说明如表 2.1。
表 2.1 接口说明
端口号 | RS485串口 | 485信号 |
1 | 5V | +5V |
2 | GND | GND |
3 | GND | GND |
4 | A | 485+ |
5 | B | 485- |
3. 使用操作指引
3.1 驱动安装
1. 网盘下载解压驱动安装包
2. 双击EXE文件运行安装
3. 提示驱动安装成功即可使用
3.2 如何查看USB驱动

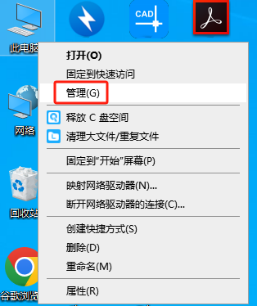

1. 右键“此电脑”点击“管理”

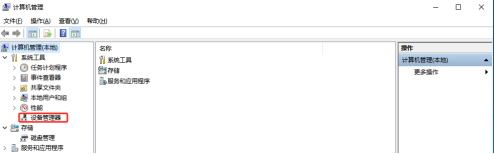

2. 点击“设备管理器”

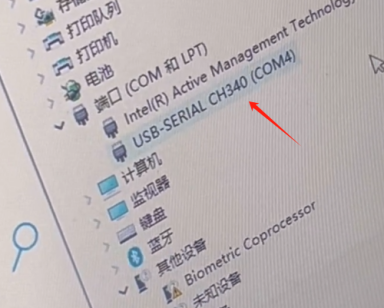

3. 电脑在连接USB的时候，设备管理器中的USB串口设备会出现(COM)，点击“端口”查看端口号。
3.3 接线方式
USB 转 RS485 接线时需要将USB 口直接插入电脑或者其他设备USB端口，由USB接口供电，不需要外接电源。
RS485接线时用两芯线，我们的模块上A是RS485+，B是RS485-，只需要将A接至从站设备的RS485 正极，B接至从站设备的RS485负极，只需要接A和B，其余接口不需要接。
注:
1. USB 转 RS485转换器不需要设置参数，设备本身没有参数，上位机中设置的参数都与从站设备对应。
2. 5V是指引接出来USB口的5V，驱动能力很小。
3. 不需要接GND，不需要外接电源，不需要接5V。
