1. 概述
QK-485HUB-2是一款工业级高性能 RS485 万能信号中继设备，采用 1 路 RS485 输入转 1 路 RS485 输出的透明传输设计，能实现2路数据半双工下的接收转发，核心实现485信号双向透明传输与放大，解决传统485总线传输距离短、信号衰减、抗干扰弱、节点不足、通信丢包、干扰窜入等痛点，无需修改原有设备协议，直接串联即可完成总线延长与扩容。具有故障自动保护特性，在端口输入悬空情况下，不损坏设备。带负载能力强，每路最大可携带200个节点，端口具有ESD保护，防止静电、浪涌冲击。
QK-485HUB-2本质为 “信号放大器 + 信号再生器 + 电气隔离器” 三合一设备,能改变RS485网络的直线拓朴结构为星形结构，方便网络布线，增加总线负载，并隔离总线瞬间高压，保护通讯设备。QK-485HUB-2适配各类工业、市政、楼宇场景的485设备组网，工业级品质保障恶劣环境长期稳定运行。
如图 1.1。
图 1.1 产品使用方案
Ø 工业通讯
Ø 煤矿行业
Ø 电力监控系统
Ø 楼宇自动化
Ø 石油化工
Ø 能源管理
1.1 技术参数
接口类型 | 2路RS485 | 接口标准 | 异步半双工通信 |
节点扩展 | 最大可携带200个节点 | 通信协议 | 透明传输，兼容所有RS485协议 |
波特率 | 0bps ~ 230400bps 自适应 | 传输距离 | 每级最大1200米 (9600bps) |
工作温度 | -40℃～+85℃ | 供电 | DC 9-26V 宽压 |
安装方式 | 35mm DIN导轨安装 | 尺寸 | 100（含两端）×54×32mm |
终端电阻 | 预设120欧电阻，用户可根据需要连接 | 指示灯 | 电源、RS485端口 |
1.2 订购信息
型号 | 隔离耐压 | 备注 |
QK-485HUB-2E | / | 485数据转发ns延时 |
QK-485HUB-2 | 2500VDC |
2. 性能特点
2.1 产品优势
Ø 1进1出纯485双向透传：全协议兼容，不改动原有设备参数，Modbus RTU等主流485协议无缝适配，PLC/传感器/变频器直连即用
Ø 信号放大+距离拓展：单台延长485总线至1200m（9600bps），多级级联可无限拓展传输距离，突破原生485传输瓶颈
Ø 满足多设备组网需求:每个RS485通道可负载200节点；
Ø 工业级抗干扰防护：QK-485HUB-2隔离电压2500V DC,搭配 ESD静电保护+浪涌防护，解决地环路、强电磁干扰导致的丢包、断连；
Ø 自适应波特率为0~230400bps，适应面广；
Ø 转发延时<1us；
Ø 输入悬空保护；
Ø 带有屏蔽线地接口；
Ø 宽温宽压适配：DC 9-26V宽压供电，-40~85℃宽温，适配室内外多场景；
Ø 工业级安装：100（含两端）×54×32mm小巧机身，35mm标准DIN导轨卡扣安装，防尘防潮，适配控制柜集成
Ø 您有任何要求致电我们，我们会为您精心开发！！
2.2 产品特点
l 自适应波特率为0~230400bps，适应面广；
l 一路RS485通道转1路RS485通道完全透明连接；
l 端口数据转发速度快，延时小于1us；
l RS485通道最大可携带200个节点；
l RS485半双工网络自动换向，转换间隔时间10~15us；
l 每个RS485端口都带有屏蔽线地接口；
l 有电源、RS485端口状态指示灯；
l 预设120欧电阻，用户可根据需要连接；
l 工作电压：9V~26V DC；
l ABS塑料导轨式外壳，防尘防潮，适配控制柜集成；
l RS485端口、电源端口具一定的ESD保护，防止静电、浪涌冲击。
2.3 产品接线端口说明

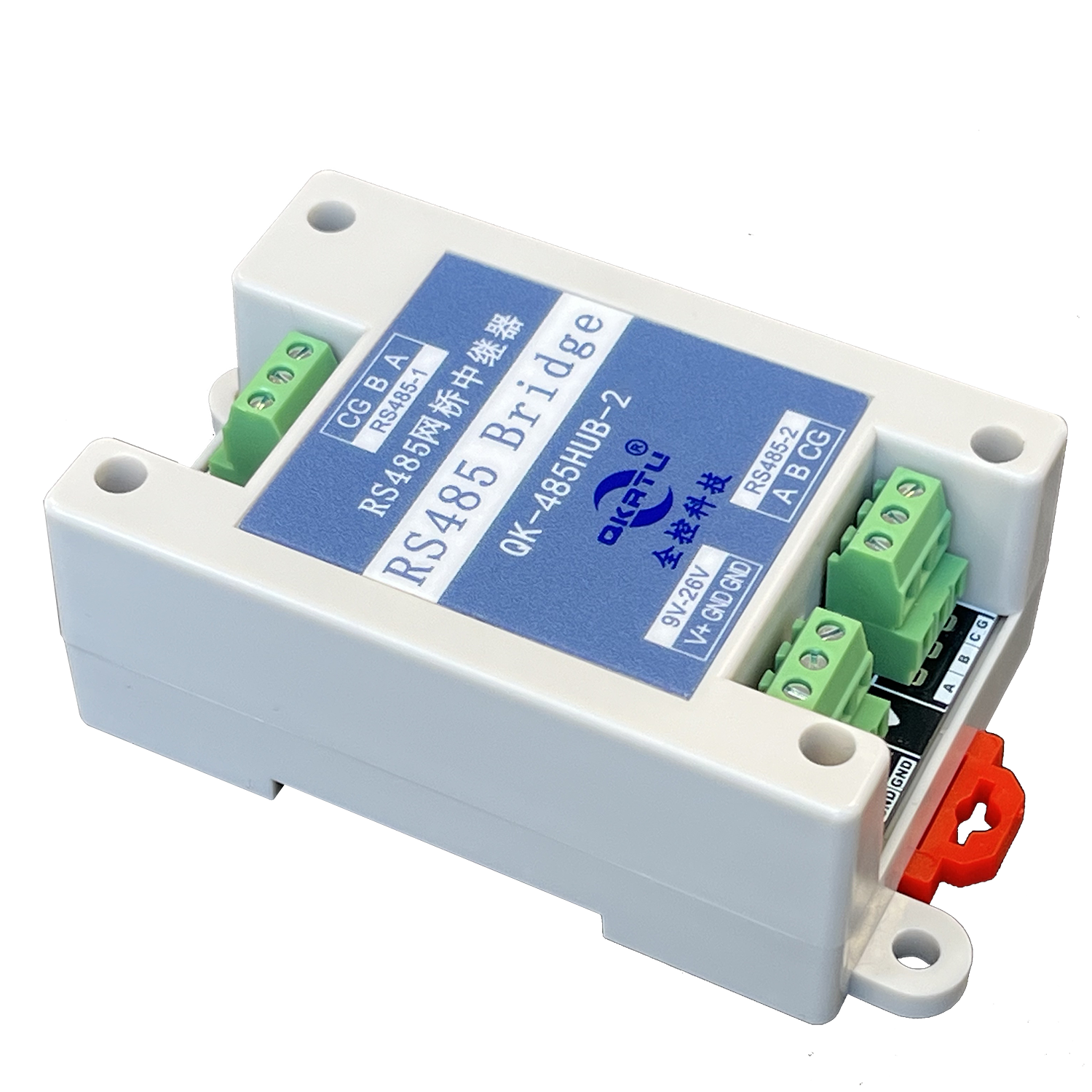

QK-485HUB-2的功能示意图。
图 2.1 RS485UB-2功能示意图
各功能说明如表 2.1所示。
表 2.1 功能说明
标签 | 名称 | 说明 |
A | RS485总线端口 | 对应端口各路端口 |
B | RS485总线端口 | 对应端口各路端口 |
V+V- | DC 接口 | 9V~26V DC电源接口 |
3. 硬件结构
QK-485HUB-2的内部电路设计采用控制电路，通讯电路分别隔离，使其性能符合工业现场的要求。
2个RS485接口互相透明转发，实现RS485网桥中继器功能，如图 3.1所示。
图 3.1 RS485集线器功能图
4. 电气参数
4.1 电源参数
类别 | 规格 | 说明 | ||||
方向 | 最小 | 典型 | 最大 | 单位 | ||
电压 | DC | 9 | 26 | V | ||
电流 | DC | 60 | 240 | mA | 24V电压输入时，电流最小，9V电压输入时，电流最大。 | |
4.2 RS485端口参数
类别 | 规格 | 说明 | ||
最小 | 最大 | 单位 | ||
RS485 A端口 | 0 | 5 | V | |
RS485 B端口 | 0 | 5 | V | |
4.3 通信参数
类别 | 类别项目 | 规格 | 说明 | |||
最小 | 典型 | 最大 | 单位 | |||
RS485通道 | 通讯速率 | 300 | 9600 | 230400 | bps | |
4.4 安全参数
项目 | 类别 | 规格 | 说明 | |
最大 | 单位 | |||
隔离电压 | RS485通道 | 2500 | V | QK-485HUB-2 |
ESD电磁保护性能 | RS485通道 | ±8KV人体静电，±8KV接触放电/气隙放电 | KV | |
电源 | KV | |||
5. 机械尺寸与安装
本章介绍如何安装QK-485HUB-2设备，包括安装设备和系统接线，务必小心地根据说明书去安装。不恰当的安装可能使设备产生误动作，从而产生损坏设备的情况。
5.1 安装
5.1.1 产品尺寸

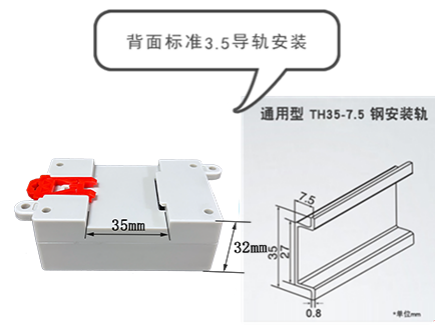

QK-485HUB-2外壳（100m*54m*32m）带有固定孔采用3.5寸导轨。
该设备的外观如图 5.1所示。
图 5.1 背面图
5.2 接线
5.2.1 电源要求
该产品可以使用9V～26V的宽范围电压供电，电源纹波控制在300mV以内。
当使用9V 供电时，电源线缆要尽量粗。
注意：电源端子极性要注意，电源极性错误可能会导致产品和电源设备的严重损坏。
5.2.2 电源功率
QK-485HUB-2所消耗的额定功率为2W。带有浪涌电流保护，电源接通时，浪涌电流将达到400mA 左右。
接线端子:Pin AWG 14-22插拔式接线端子和DC JACK插口。用起子拧紧端子排的螺丝。如果电源完全接通，“POWER”指示灯将会一直点亮。接线方法如图所示。
V+:电源正 GND:电源负
图 5.2 接线方法
5.2.3 连接RS485网络
QK-485HUB-2提供2个RS485通道，每个通道都是对等的，均可用于连接一个RS485网络或者RS485接口的设备。如图 5.3所示。
图 5.3 RS485端子
接线端子的引脚定义如表 5.1所示。
表 5.1 RS485端子功能
引脚 | 端口 | 名称 | 功能 |
1 | CH1 RS485-1号端口 | A1 | RS485差分总线1的A线 |
2 | B1 | RS485差分总线1的B线 | |
3 | CH2 RS485-2号端口 | A2 | RS485差分总线2的A线 |
4 | B2 | RS485差分总线2的B线 |
QK-485HUB-2设备和RS485总线连接的时候是A线相连，B线相连。如图 5.4所示。
图 5.4 连接网络
如果用户使用阻抗特性非120欧的电缆，则可选择适当的终端电阻接入A、B端口，如图 5.5所示。
图 5.5 用户自选终端电阻
5.2.4 LED指示灯
QK-485HUB-2的面板两端上各有1个LED指示灯，在RS485总线连接后，有数据传输时，接收数据端口所对应的状态指示灯闪烁。它们的功能描述如下表 5.2所示。
表 5.2 LED指示灯
LED名称 | 颜色 | 显示 | 意义 |
POWER | 红色 | 点亮 | 电源已接通。 |
熄灭 | 没有接通电源，或者电源有问题。 | ||
RS485（1-2） | 绿色 | 闪烁/点亮 | 对应RS485端口有数据接收。 |
熄灭 | 对应RS485端口无数据接收。 |
注意：当一路RS485通道发生短路或者差分线接反的故障时，系统会自动切断此路，保证其它通道的正常工作。
通讯的波特率建议在600-115200，过低的波特率时，设备会较大发热，减少使用寿命；115200的波特率时，集线器串接级联不能大于3级。
正确连接网络的操作顺序为：先停止网络上其它各设备的通讯，接好本集线器的信号线，通电，然后再发起通讯。
5.2.5 注意事项
为了提高系统的可靠性和实现设备在最佳状态下发挥功能，在安装和接线时务必考虑下列因素。环境条件不要在下列任一场所中安装设备。
l 环境温度低于-40℃或高于85℃的场所；
l 温度变化急剧和凝露的场所；
l 环境湿度低于10%或高于90%的场所；
l 具有腐蚀性或易燃性气体的场所；
l 有过多尘埃、氯化物或铁木尘埃的场所；
l 设备会受到直接冲击或振动的场所；
l 直接暴露在阳光的场所；
l 设备会接触到水、油、化学试剂的场所。
在下列场所中务必要充分封闭或保护好设备。
l 具有较强静电场所；
l 强电磁场的场所；
l 可能有放射性泄露的场所；
l 靠近电力线的场所。
柜内或控制屏内安装当设备被安装在柜子或控制屏上时，务必提供一个适当的操作和维护环境。在封闭的环境中，环境温度必须在-40℃～+85℃范围内。如果需要可采用下列方法保持适度的温度。
l 提供足够的空间以保持良好的空气流通；
l 不要把设备安装在产生高热量的设备上面，如加热器、变压器或大功率电阻器；
l 如果环境温度超过85℃，需调整方案或者联系我们采购其它型号设备；
在干燥或者寒冷场所安装时，不可碰触通讯、电源端子金属，以免发生静电损坏，或者在除去人体静电后，方可进行施工。
6. 检查和维护
在QK-485HUB-2中主要电气部件都是半导体元件，尽管它有很长的寿命，但在不正确环境下也可能加速老化。应该进行定期检查，以保证保持所要求的条件。推荐每6个月到一年，至少检查一次。在不利的环境条件下，应该进行更频繁的检查。
如果在维护过程中遇到问题，请阅读下面表 6.1内容，以便找到问题的可能的原因。如果仍无法解决问题，请联系广州全控科技股份有限公司。
表 6.1 检查与维护
序号 | 项目 | 检查 | 标准 | 方案 |
1 | 电源供应 | 在电源供应端检查电压波动 | 电压波动范围内： 9V ～ 26V DC | 使用电压表在电源输入端检查电源。采取必要措施使电压波动在界限之内。 |
2 | 周围环境 | 检查周围环境温度（如果被安装在一个封闭的容器中，要检查容器内部温度） | -40 ～ 85℃ | 使用温度计检查温度并确保环境温度保持在允许的范围内 |
检查周围环境温度（如果被安装在一个封闭的容器中，要检查容器内部温度） | 没有空调时相对湿度必须在10% ～ 90% | 使用湿度计检查湿度并确保环境湿度保持在允许范围内 | ||
检查设备不在阳光直射下 | 不在阳光直射下 | 如果需要必须保护设备 | ||
检查灰尘、粉末、盐、金属屑的积累 | 没有积累 | 清洁并保护设备 | ||
防止水、油等喷雾到设备 | 没有喷雾到设备 | 如果需要清洁保护设备 | ||
检查在设备区域中易腐蚀或易燃气体 | 没有易腐蚀或易燃气体 | 通过闻或使用一个传感器检查 | ||
检查震动和冲击水平 | 震动和冲击在规定范围内 | 如果需要安装衬垫或其它减震装置 | ||
3 | 安装 和接线 | 检查每一个单元的连接 | 没有松动 | 把连接器完全压到一起和用滑块把它们锁住 |
检查电缆连接器完全插入和锁住 | 没有松动 | 纠正任何不正确安装连接器 | ||
检查外部接线否有松动 | 没有松动 | 用螺丝起子拧紧螺丝钉 | ||
检查压接连接器 | 连接器间有足够的空间 | 肉眼检查如果有必要则调节 | ||
检查外部线电缆的损坏 | 没有损坏 | 肉眼检查和如果有必须则替换电缆 |
7. 典型应用

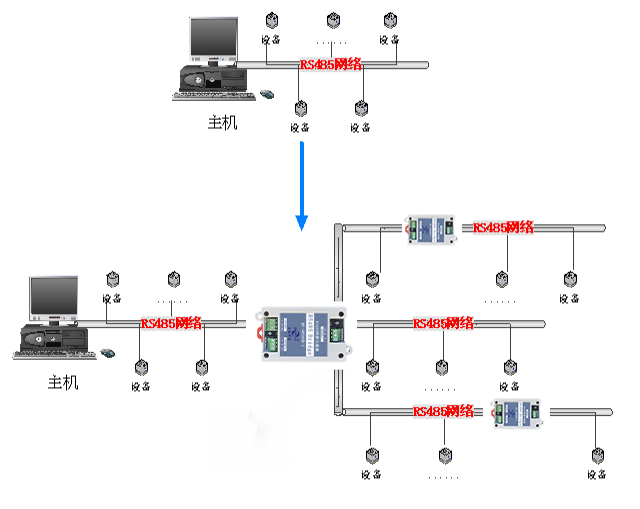

QK-485HUB-2为RS485协议的物理层设计，不携带任何高层协议，故兼容一切以RS485为底层的应用协议，如Modbus等。当本产品接入RS485网络时，即可使总线型的网络拓扑结构变为星型、树型等，增加了网络节点，有效延长通信距离同时隔离干扰，保障数据稳定。如图 7.1所示。
图 7.1 典型应用
8. 免责声明
本文档所描述内容仅用于方便用户了解产品特性及产品功能，客户在开发产品过程中必须根据其产品特性给与修改并验证。
修改文档的权利
本手册所陈述的产品及相关软件版权均属广州全控科技股份有限公司所有，其产权受国家法律绝对保护，未经本公司授权，其它公司、单位、代理商及个人不得非法使用和拷贝，否则将受到国家法律的严厉制裁。广州全控科技股份有限公司保留在任何时候修订本用户手册且不需通知的权利。
您若需要我公司产品及相关信息，请及时与我们联系，我们将热情接待！
下载支持
