1. 概述

           QK-CANFD-B2系列 是带隔离带保护的智能 CAN 、CANFD网桥中继器。QK-CANFD-B2 系列 是带隔离带保护的智能 CAN、CANFD BUS网桥中继器。两路CANFD接口,互相透传报文,两路接口都可以单独设置波特率以及滤波参数,可以实现两路不同波特率CANFD BUS之间的通讯,或者成为中继器增加CAN总线负载节点,延长CAN总线网络通讯距离。

           CAN 、CANFD 作为高性能的现场总线正越来越多的应用到各种工业场合,包括各种自动化设备、 仪器仪表、汽车电子和传感器等等。

QK-CANFD-B2网桥中继器具有隔离干扰、连接两个不同can波特率的can网络、ID过滤降低总线负载、延长通讯距离、拓展can网络等功能。

现在的应用对于通讯的数据量要求越来越高,对于通讯的速率要求也越来越高,尤其是当速率高于1MBit/s的时候,传统的CAN通讯是无法满足的,所以基于这种应用的需求,CAN FD就应运而生。

           CAN-FD 采用了两种位速率:从控制场中的 BRS 位到 ACK 场之前(含 CRC 分界符)为可变速率,其余部分为原 CAN 总线用的速率。 两种速率各有一套位时间定义寄存器,它们除了采用不同的位时间单位 TQ 外,位时间各段的分配比例也可不同。

            因此,对于 CAN FD而言,是在 CAN 的基础上增加了一个数据域的传输速率,数据传输速率要大于等于原 CAN 总线用的速率。 也就是说 CAN FD 支持两种传输速率,两种速率可以保持一致,也可以不保持一致。

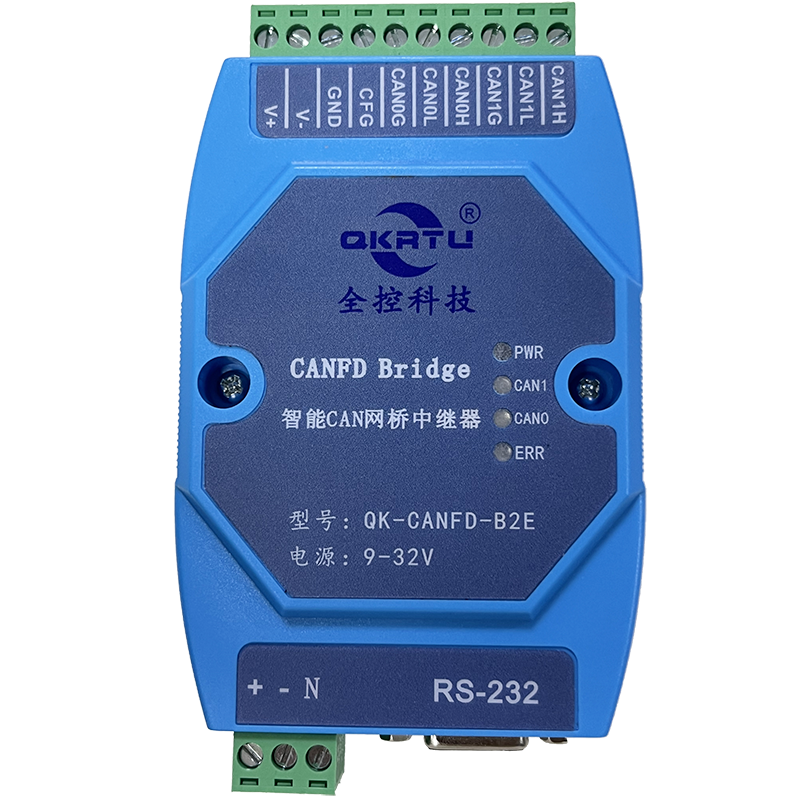

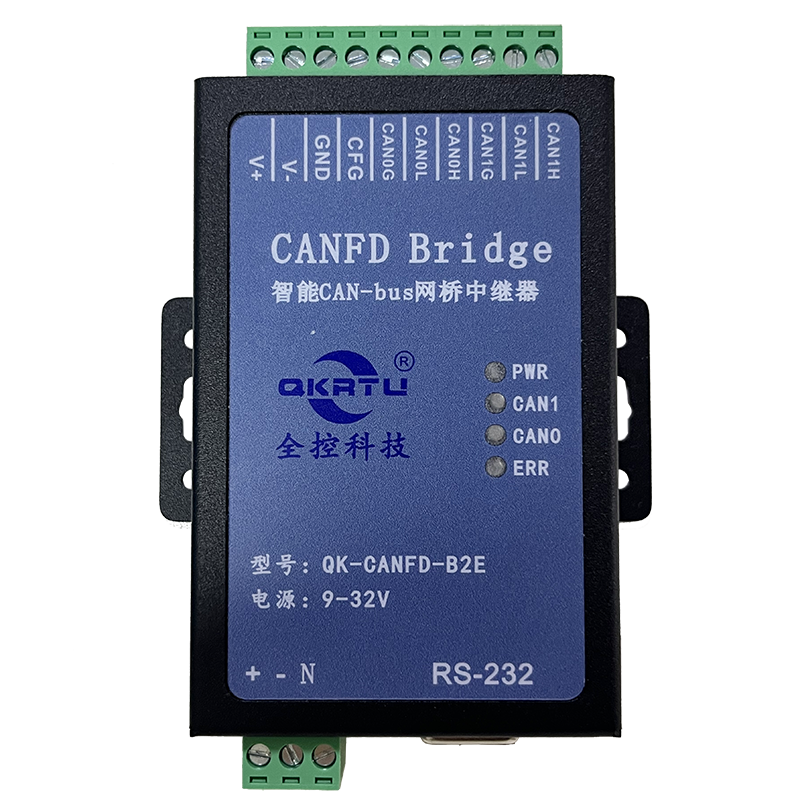

                                                                                                      图 1.1 QK-CANFD-B2 系列 产品外观

1.1 典型应用

  • 煤矿远程通讯

  • PLC 设备联网

  • 扩展CAN网络

  • CAN-bus、CANFD-bus  与串行总线之间的网关网桥

  • 工业现场网络数据监控

  • CAN 、CANFD 教学应用远程通讯

  • CAN 、CANFD 工业自动化控制系统

  • 低速 CAN 、CANFD 网络数据采集数据分析

  • 智能楼宇控制数据广播系统等CAN-bus、CANFD-bus应用系统

订购信息

型号

通讯协议

CAN-bus

隔离耐压

备注

QK-CANFD-B2E

CAN/CANFD

/

1. 温度范围:

-40℃~+85℃;

2. 电源:

DC 9~32V;

QK-CANFD-B2

CAN/CANFD

2500VDC



2. 性能特点

2.1 产品优势

  •       最高转换速度大于 1300  帧/秒

  • 隔离电压 2500V DC;

  • 转发延时;

  • ESD 保护,输入输出可防止静电、浪涌冲击;

  • 带有屏蔽线地接口;

  • 工作电压9~32V;

您有任何要求致电我们,我们会为您精心开发!!

2.2 产品特点

  • 实现CAN-bus和CANFD-bus的通讯;

  • 支持CANFD、 CAN2.0A  和 CAN2.0B  协议,符合 ISO/DIS 11898 规范;

  • 集成 2 路 CAN-bus、CANFD-bus通讯接口,支持用户自定义的通讯波特率;

  • CAN-bus、CANFD-bus 电路采用 DC 2500V 电气隔离;



 3. 典型应用

          CAN、CANFD  作为高性能的现场总线正越来越多的应用到各种工业场合,包括各种自动化设 备、仪器仪表、汽车电子和传感器等等。

          QK-CANFD-B2网桥中继器具有隔离干扰、连接两个不同can波特率的can网络、ID过滤降低总线负载、延长通讯距离、拓展can网络等功能。

   QK-CANFD-B2系列 在电气性能方面也是出色的。CAN 、CANFD 总线和 CPU  之间的电源和信 号都是全隔离的,电源是 1000V  的直流隔离,信号高速的耦合隔离,抗干扰性能出色。

          QK-CANFD-B2 系列 为 CAN 、CANFD协议的物理层设计,不携带任何高层协议,故兼容一切以 CAN、CANFD 为 底层的应用协议,如 Modbus 等。当本产品接入 CAN 、CANFD网络时,即可使总线型的网络拓扑结构变为星型,布线也比较自由。

3.1 各部件名称与功能

          QK-CANFD-B2  系列 的功能示意图:

                                              图 3.1 功能示意图



各功能说明如表 3.1所示。

表 3.1 功能说明



标签

名称

说明

CAN1H

CAN1 总线 H

外部接 CAN 总线 H

若需外接终端电阻,电阻与此并接,通常是120欧姆,根据网络的不同更改电阻值大小

CAN1L

CAN1 总线 L

外部接 CAN 总线 L

CAN1G

CAN1网络地

看需求接

CAN0H

CAN0 总线 H

外部接 CAN 总线 H

CAN0L

CAN0 总线 L

外部接 CAN 总线 L

CAN0G

CAN0网络地

看需求接

CFG

配置开关接口

配置时将 CFG  和 GND  短接

GND

电源地

电源地

V+

设备供电电源接口

电源正极“+”

V-

设备供电电源接口

电源负极“-”

“+”“-””N”

设备供电电源接口

与“V+”“V-”二选一

RS-232

配置端口

通过该口配置参数



4. 电气参数

4.1 电源参数



类别

规格



说明

方向

最小

典型

最大

单位

电压

DC

9

12

32

V


电流



DC



90





mA

32V 电压时,电流最小,

9V 电压时,电流最大。

4.2 CAN、CANFD   端口参数

类别

规格

说明

最小

最大

单

CANH 端口

0

5

V

波特率:

仲裁区5Kbps~1Mbps;数据区100K~5M bps;

可自定义任意设定

CANL 端口

0

5

V

4.3 RS232 端口参数



类别

规格



说明

最小

最大

单位

RS232 T 端口

0

9

V


RS232 R 端口

0

9

V



4.4 安全参数





项目



类别

规格



说明

最大

单位

ESD 电磁 保护性能

RS232 通道

±8KV 人体静电, ±8KV 接触放电/气隙放电

KV


电源


KV




5. 机械尺寸与安装

         本章介绍如何安装 QK-CANFD-B2  系列设备,包括安装设备和系统接线,务必小心地根据说明书去安装。不恰当的安装可能使设备产生误动作,从而产生损坏设备的情况。

5.1 安装

5.1.1 产品尺寸

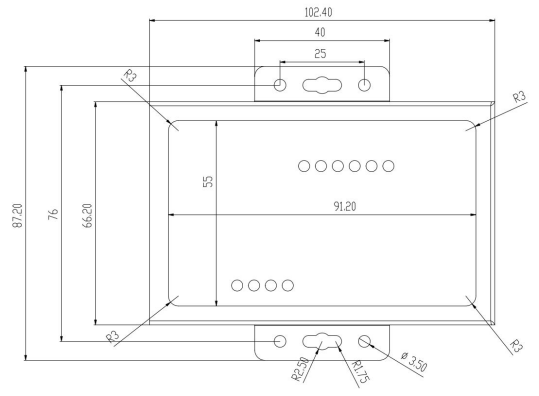

             QK-CANFD-B2 系列 铁壳(102.4mm*87.2mm*25.9mm)安装尺寸如图 5.1所示。


 图 5.1 铁壳安装尺寸图



             QK-CANFD-B2 系列 亚当壳 安装尺寸如图 5.2所示。


图 5.2 亚当壳安装尺寸图

5.2 接线

5.2.1 电源要求

             该产品可以使用 9V~32V 的宽范围电压供电,电源纹波控制在 300mV 以内。外部电源 的内阻要尽量小。

注意: 电源端子极性要注意,电源极性错误可能会导致产品和电源设备的严重损坏。

5.2.2 电源功率

             QK-CANFD-B2 系列所消耗的额定功率为 1W。带有浪涌电流保护,电源接通时,浪涌电流将达到 400mA  左右。

接线端子:用起子拧紧端子排的螺丝。如果电源完全接通,“PWR ”指示灯将会一直点 亮。接线方法如图 5.3所示。

+:电源正    -: 电源负   N:不用接


图 5.3 接线方法

5.2.3 RS232 到 PC

             QK-CANFD-B2  系列 通过 RS232 接口来与 PC 机连接进行参数配置。该端口使用的是 DB-9 母 头连接器。和 PC 机连接前须用 1 根 RS232  延长电缆将 QK-CANFD-B2  系列 与 PC 的串口连接。QK-CANFD-B2 系列 上的 RS232 接口如图 2.3 所示。


图 5.4 RS232 接口

                   引脚排布如表 5.1所示。

表 5.1 RS232 接口引脚排布



引脚

信号

描述

2

TXD

发送数据

3

RXD

接收数据

5

GND

信号地

1 、4 、6 、7 、8 、9

N.C.

无效

5.2.4 指示灯 LED

             QK-CANFD-B2  系列 的顶部面板上有 4 个 LED 指示灯,有数据传输时,接收数据端口所对应的状态指示灯闪烁。它们的功能描述如下表 5.2 所示。

表 5.2 LED 指示灯



指示灯

颜色

功能

描述

PWR

红

转换器电源指示

灯亮表明转换器电源工作正常

CAN1

绿

CAN 、CANFD  通讯状态指示

灯闪烁表明该路 CAN 正在传输数据

CAN0

绿

CAN 、CANFD  通讯状态指示

灯闪烁表明该路 CAN 正在传输数据

ERR

红

CAN 、CANFD 总线错误指示

灯亮表明CAN0或CAN1总线错误

正确连接网络的操作顺序为:先停止网络上其它各设备的通讯,接好本集线器的信号线,通电,然后再发起通讯。

5.2.5 注意事项

            为了提高系统的可靠性和实现设备在最佳状态下发挥功能,在安装和接线时务必考虑下 列因素。环境条件不要在下列任一场所中安装设备。

l 环境温度低于-40℃或高于 85℃的场所;

l 温度变化急剧和凝露的场所;

l 环境湿度低于 10%或高于 90%的场所;

l 具有腐蚀性或易燃性气体的场所;

l 有过多尘埃、氯化物或铁木尘埃的场所;

l 设备会受到直接冲击或振动的场所;

l 直接暴露在阳光的场所;

l 设备会接触到水、油、化学试剂的场所。

在下列场所中务必要充分封闭或保护好设备。

l 具有较强静电场所;

l 强电磁场的场所;

l 可能有放射性泄露的场所;

l 靠近电力线的场所。

            柜内或控制屏内安装当设备被安装在柜子或控制屏上时,务必提供一个适当的操作和维 护环境。在封闭的环境中,环境温度必须在-40℃~+85℃范围内。如果需要可采用下列方法 保持适度的温度。

l 提供足够的空间以保持良好的空气流通;

l 不要把设备安装在产生高热量的设备上面,如加热器、变压器或大功率电阻器;

l 如果环境温度超过 85℃ , 需调整方案或者联系我们采购其它型号设备;

            在干燥或者寒冷场所安装时,不可碰触通讯、 电源端子金属,以免发生静电损坏, 或者在除去人体静电后,方可进行施工。

6. 检查和维护

         在 QK-CANFD-B2 系列 中主要电气部件都是半导体元件,尽管它有很长的寿命,但在不正确环 境下也可能加速老化。应该进行定期检查,以保证保持所要求的条件。推荐每 6 个月到一年, 至少检查一次。在不利的环境条件下,应该进行更频繁的检查。

        如果在维护过程中遇到问题,请阅读下面表 6.1内容,以便找到问题的可能的原因。如 果仍无法解决问题,请联系广州全控科技有限公司。

表 6.1 检查与维护



序号

项目

检查

标准

方案

1

电源供 应

在电源供应端检查电 压波动

电压波动范围内:

9V  ~ 32V DC

使用电压表在电源输入 端检查电源。采取必要 措施使电压波动在界限 之内。

2

周围环 境

检查周围环境温度(如果  被安装在一个封闭的容器  中,要检查容器内部温度)

-40  ~ 85℃

使用温度计检查温度并 确保环境温度保持在允 许的范围内

检查周围环境温度(如果  被安装在一个封闭的容器  中,要检查容器内部温度)

没有空调时相对 湿 度 必 须 在 10%  ~ 90%

使用湿度计检查湿度并 确保环境湿度保持在允 许范围内

检查设备不在阳光直射下

不在阳光直射下

如果需要必须保护设备

检查灰尘、粉末、盐、金 属屑的积累

没有积累

清洁并保护设备

防止水、油等喷雾到设备

没有喷雾到设备

如果需要清洁保护设备

检查在设备区域中易腐蚀 或易燃气体

没有易腐蚀或易 燃气体

通过闻或使用一个传感 器检查

检查震动和冲击水平

震动和冲击在规 定范围内

如果需要安装衬垫或其 它减震装置

3

安装

和接线

检查每一个单元的连接

没有松动

把连接器完全压到一起 和用滑块把它们锁住

检查电缆连接器完全插入 和锁住

没有松动

纠正任何不正确安装连 接器

检查外部接线否有松动

没有松动

用螺丝起子拧紧螺丝钉

检查压接连接器

连接器间有足够 的空间

肉眼检查如果有必要则 调节

检查外部线电缆的损坏

没有损坏

肉眼检查和如果有必须 则替换电缆
