CAN 隔离收发器 系列CAN隔离模块

CIM模块包含电源隔离，信号隔离等，内部集成CAN总线收发电路。电气完全隔离，隔离电压DC 2500V, 符合“ISO 11898-24V”标准, 传输波特率支持40k~1Mbps。
在线留言

选型表

概述

CIM 模块包含电源隔离、信号隔离等，内部集成 CAN 总线收发电路。电气完全隔离，隔离电压2500V， 符合“ISO 11898-24V"标准, 传输波特率支持40k~1M。



CAN隔离模块(图1)

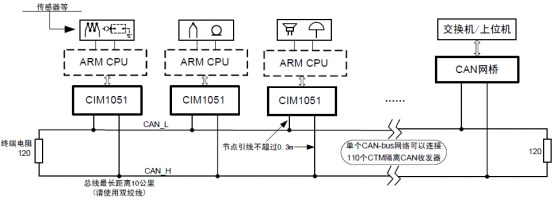

图1  CAN-bus 典型网络连接示意图

         CAN-bus 典型网络如上图1所示，每个网络可接入110 个单路 CTM 隔离 CAN 收发模块，通用模块最长通讯距离为 10km，高速模块支持最低波特率为40kbps，最长通讯距离1km。如果需要接入更多节点或更长通讯距离时，可通过CAN 中继器等设备扩展。

       注：总线通讯距离与通讯速率以及现场应用相关，可根据实际应用和参考相关标准设计，通讯线缆选择双绞线或屏蔽双绞线并尽量远离干扰源。远距离通讯时，终端电阻值需要根据通讯距离以及线缆阻抗和节点数量选择合适值。

 产品特性

  • 符合 ISO 11898-2 标准

  • 未上电节点不影响总线

  • 单网络最多可连接 110个节点

  • 外壳及灌封材料符合 UL94 V-0标准

  • 高低温特性好，满足工业级产品要求

  • 通过 IEC62368、UL62368、EN62368认证

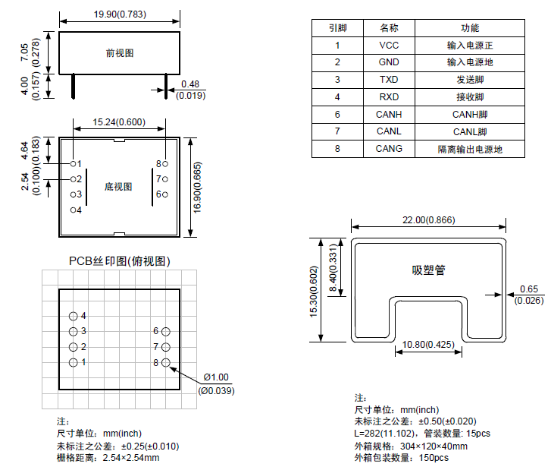

外观尺寸

CAN隔离模块(图2)

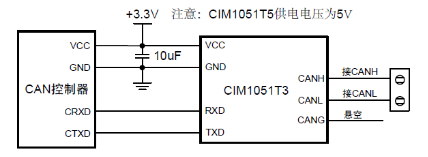

典型连接电路

CAN隔离模块(图3)
