CAN分析工具 系列工业级USB接口CAN卡
选型表
产品简介
USBCAN 是带隔离带保护的便携式工业用 USB 接口CAN卡。USBCAN-I为1路CAN通道，USBCAN-II为2路CAN通道。
广州全控科技研发设计的USBCAN设备性能优越：单通道发送速度最高大于3000帧/秒，单通道接收速度最高大于6000帧/秒/通道。总线2500V DC-DC隔离，总线接口防雷击浪涌保护。
并且有丰富的二次开发资源。支持多种操作系统，Windows，Linux。提供标准动态接口函数库DLL，支持多种编程语言，VC、VB、Delphi 和CB等，提供多种编程语言环境的开发例子程序，缩短工程开发时间。
产品特征
USB2.0接口适用(符合USB1.1)；
支持CAN2.0A和CAN2.0B协议，符合ISO/DIS11898规范；
集成1~2路CAN-bus接口，每路均可独立控制；
CAN-bus通讯波特率在5Kbps~1Mbps之间任意可编程；
使用USB总线电源供电；
CAN-bus接口采用电气隔离，隔离电压：2500V；
单通道最高数据流量：3000 fps(标准帧)；
支持Windows操作系统；
支持Linux2.4、Linux2.6操作系统；
体积小巧，即插即用；
尺寸：(长)100mm * (宽)63.5mm * (高)25mm 。
系统连接
CAN总线连接
USBCAN-Ⅱ/Ⅰ接口卡和CAN-bus总线连接的时候，仅需要将CAN_L连CAN_L，CAN_H连CAN_H信号。
CAN-bus网络采用直线拓扑结构，总线的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN-bus总线的连接见图1 CAN-bus网络的拓扑结构所示。

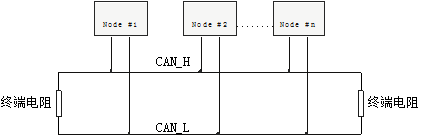

图1 CAN-bus网络的拓扑结构
总线终端电阻
为了增强CAN通讯的可靠性，CAN总线网络的两个端点通常要加入终端匹配电阻，图1所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。另外，USBCAN-I/II接口卡采用PCA82C251收发器，如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。
USBCAN-I/II智能CAN接口卡的每一个CAN通道都在内部集成有120Ω终端电阻，无需外加终端电阻。USBCAN-I/II接口卡内部没有集成有120Ω终端电阻；当USBCAN-I/II接口卡位于CAN-bus网络的一个端点上时，需要在外部端子上安装120Ω终端电阻，即在“R－”引脚和“R＋”引脚接入终端电阻，如图2所示。

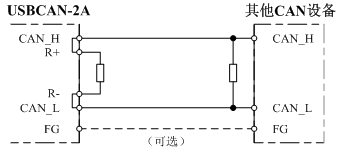

图2 USBCAN-I位于网络终端时的连接方法
USB总线连接
USBCAN-I/II接口卡的USB端口符合USB1.1协议规范，可以与具有USB1.1标准、或USB2.0标准的PC机连接通讯。
USBCAN-I/II接口卡与PC的连接方式：通过USB电缆，直接连接PC的USB端口；此时，由PC的USB端口向USBCAN-I/II接口卡提供+5V电源，采用总线供电模式。
下载支持
