CAN分析工具 系列便携式 CAN-bus 总线通讯接口卡

USBCANmini 是集成 1 路 CAN 接口的便携式 CAN-bus 总线通讯接口卡。兼容 USB2.0 总线全速规范，采用 USB便携式 CAN 接口卡，PC 可以通过 USB 接口快速连接至 CAN-bus 网络。
在线留言

选型表

产品概述

       USBCANmini 是集成 1 路 CAN 接口的便携式 CAN-bus 总线通讯接口卡。该型号 CAN 卡可兼容 USB2.0 总线全速规范，采用 USB便携式 CAN 接口卡，PC 可以通过 USB 接口快速连接至 CAN-bus 网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等 CAN-bus 网络领域中数据处理、数据采集的 CAN-bus 网络控制节点。

USB便携式 CAN 接口卡是 CAN-bus 产品开发、CAN-bus 数据分析的强大工具；同时具有体积小巧、即插即用等特点，也是便携式系统用户的最佳选择。

       USB便携式 CAN 接口卡支持WindowsXP/Win7/Win8/Win10 等 32 位/64 位操作系统，还可支持各版本 Linux 操作系统。我公司为用户提供统一的应用程序编程接口和完整的应用示范代码，含 VC、VB、.Net、Delphi、Labview、C#和 C++Builder 等开发例程示范，方便用户进行应用程序开发。

USB便携式CAN 接口卡可使用CANTest 通用测试软件， 可执行 CAN-bus 报文的收发和监测等功能。

性能特点

  • PC 接口符合 USB2.0 全速规范，兼容 USB1.1 及 USB3.0；

  • 集成 1 路 CAN-bus 接口，DB9 接口方式；

  • 支持 CAN2.0A 和 CAN2.0B 帧格式，符合 ISO/DIS 11898 规范；

  • CAN-bus 通讯波特率在 5Kbps~1Mbps 之间任意可编程；

  • 使用 USB 总线电源供电 (DC+5V，130mA)；

  • 最高接收数据流量：14000 fps；

  • CAN 端接收报文时间戳精度可达 1us；

  • 支持 WinXP、Win7、Win8、Win10 等 Windows 操作系统；

  • 支持各版本 Linux 操作系统；

  • 支持 CAN Test 测试软件；

  • 工作温度范围：-40℃~+85℃；

设备尺寸

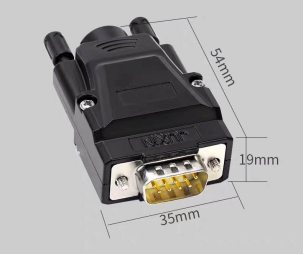

                                                  外形尺寸：(长)58mm ×(宽)35mm ×(高)15mm，线长 0.9m.


便携式 CAN-bus 总线通讯接口卡(图1)


设备与 CAN-bus 连接


便携式 CAN-bus 总线通讯接口卡(图2)

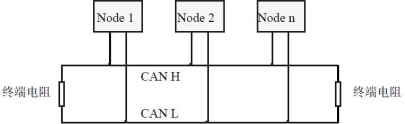

图 1 CAN-bus 网络的拓扑结构


    USBCANmini 接入CAN总线连接方式为将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。

       CAN-bus网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN-bus 总线的连接见图1所示。

CAN 总线终端电阻


便携式 CAN-bus 总线通讯接口卡(图3)

图 2 USBCAN 与其他 CAN 节点设备连接

    为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图2所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。USBCANmini 接口卡采用82C251收发器，如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。
