CAN 转 UART 模块 系列嵌入式串口UART转CAN隔离模块CTS100M
选型表
1. 概述
CTS100是带隔离带保护的超高速嵌入式串口UART转CAN总线接口模块，也是一个以串口UART为控制接口的嵌入式CAN控制器，可作为一个CAN接口芯片来使用。
CAN高性能的现场总线正越来越多的应用到不同的工业场合，包括各种自动化设备、仪器仪表、汽车电子和传感器等等。
CTS100是一款最简单易用的CAN接口模块，以串口UART为操作接口，不需要深入理解CAN协议就能轻松使用CAN总线，并能实现CAN总线的全面数据收发和各种检测功能。
模块体积小，嵌入式结构，DIP封装直接安装在产品内部。
多种转换模式灵活选择，可以在原有串口协议不做任何修改的情况下实现CAN的升级。
其转换效率和速度是最高的，可大于2000帧/秒。
CTS100作为CAN总线接口芯片，是串口UART设备升级CAN总线的最简、最快、最省的高效解决方案。
2. 特性
l 超小型芯片化灌封；
l 支持CAN2.0A、CAN2.0B协议；
l 内置DC-DC隔离电源模块，3000VDC隔离电压；
l 内置高速磁藕隔离模块；
l 内置微处理器、CAN控制器、CAN收发器；
l 1路UART输出通道，1路CAN_bus输出通道；
l 工作温度范围：-40℃~+85℃；
l 数据转换速度最高达2000帧/秒。
3. 功能参数
转换方式 | 1.双向透明转换；2.透明带标识转换；3.自定义协议转换。 |
数据流量 | 最高大于2000帧/秒 |
CAN协议标准 | CAN2.0A，2.0B，及其应用层协议 |
CAN波特率范围 | 5Kbps~1Mbps，全速 |
CAN接口定义 | CANH，CANL，CAN_GND |
缓冲区容量 | 15K Byte |
串口协议 | 1通道，3线制 |
串口UART波特率 | 1200 bps～921.6 Kbps |
参数配置方式 | 1.电脑串口配置；2.串口在线配置。 |
配套资源 | 专用配置软件，原理图库文件，PCB封装库文件，配置协议 |
输入电压 | 5V±5% |
功率 | 150mA@5V |
工作温度 | -40℃~+85℃ |
封装形式 | DIP-12（宽封装） |

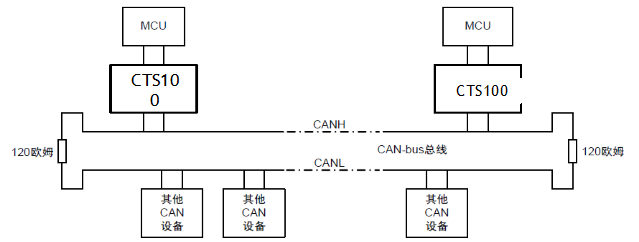

4. 应用电路

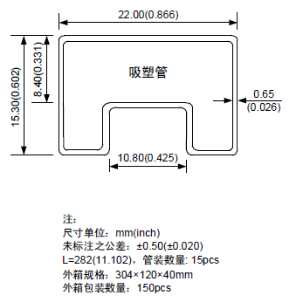

5. 外观尺寸

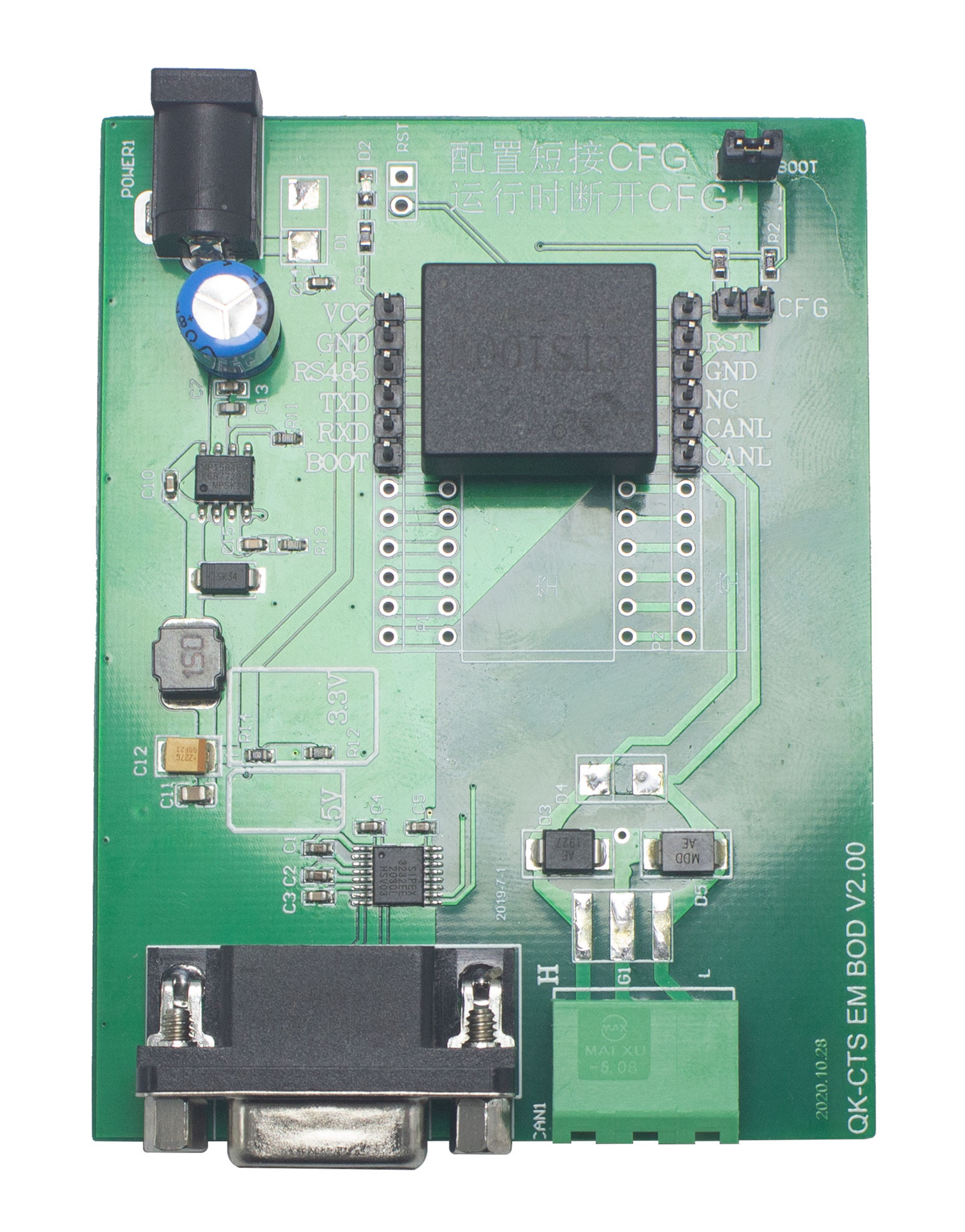

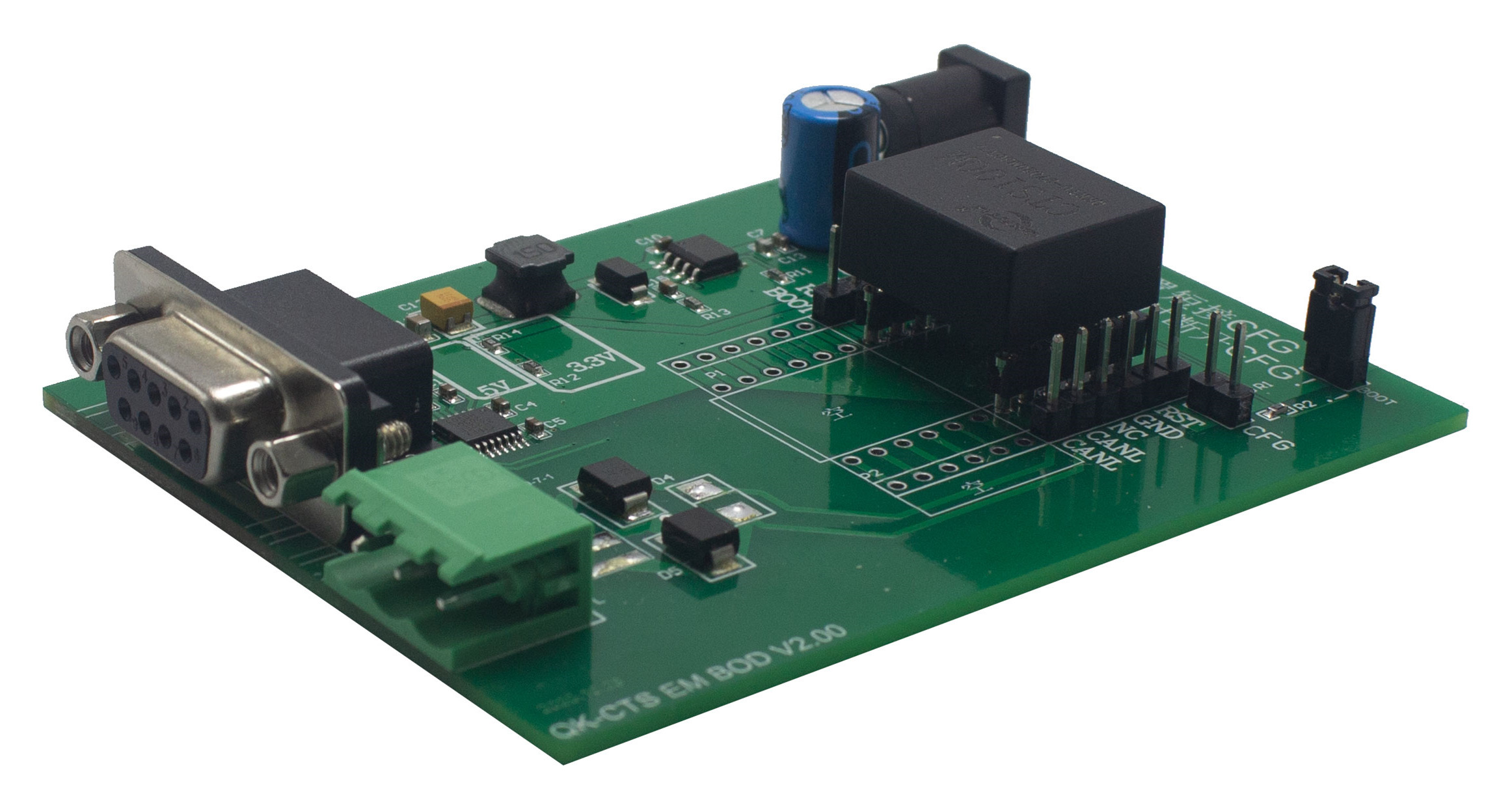

6. 评估板
用于对CTS100系列模块进行配置和通讯测试。
