CAN 转 UART 模块 系列嵌入式串口UART转CAN隔离模块CTS100
选型表
1. 概述
QK-CTS100是带隔离带保护的超高速嵌入式串口UART转CAN总线接口模块，也是一个以串口UART为控制接口的嵌入式CAN控制器，可作为一个CAN接口芯片来使用，作为CAN总线接口芯片，它是串口UART设备升级CAN总线的一种高效解决方案。不需要深入理解CAN协议就能轻松使用CAN总线，并能实现CAN总线的全面数据收发和各种检测功能。
QK-CTS100模块体积小，嵌入式结构，DIP封装直接安装在产品内部。
QK-CTS100具有多种转换模式可供灵活选择，可在原有串口协议不做任何修改的情况下实现CAN的升级。
2. 产品特点
超小型芯片化灌封；
支持CAN2.0A、CAN2.0B协议；
内置DC-DC隔离电源模块，3000VDC隔离电压；
内置高速磁藕隔离模块；
内置微处理器、CAN控制器、CAN收发器；
1路UART输出通道，1路CAN_bus输出通道；
工作温度范围：-40°C~+85°C；
数据转换速度最高达2000帧/秒。
3. 功能参数
转换方式 | 1.双向透明转换；2.透明带标识转换；3.自定协议转换。 | 串口协议 | 1通道，3线制 |
数据流量 | 最高大于2000帧/秒 | 串口UART波特率 | 1200 bps～921.6 Kbps |
| CAN协议标准 | CAN2.0A、2.0B，及其应用层协议 | 参数配置方式 | 1.电脑串口配置；2.串口在线配置 |
CAN波特率范围 | 5Kbps～1Mbps，全速 | 配套资源 | 专用配置软件，原理图库文件，PCB封装库文件，配置协议 |
CAN接口定义 | CANH，CANL，CAN_GND | 输入电压 | 5V±5%（T3版本输入电压为3.3V） |
CAN接口保护 | 23KV ESD | 功率 | 150mA@5V |
缓冲区容量 | 15K Byte | 工作温度 | -40℃～+85℃ |
隔离电源 | 1000V或3000V DC | 封装形式 | DIP-24（宽封装） |
信号隔离 | 2500V DC |
4. 结构原理

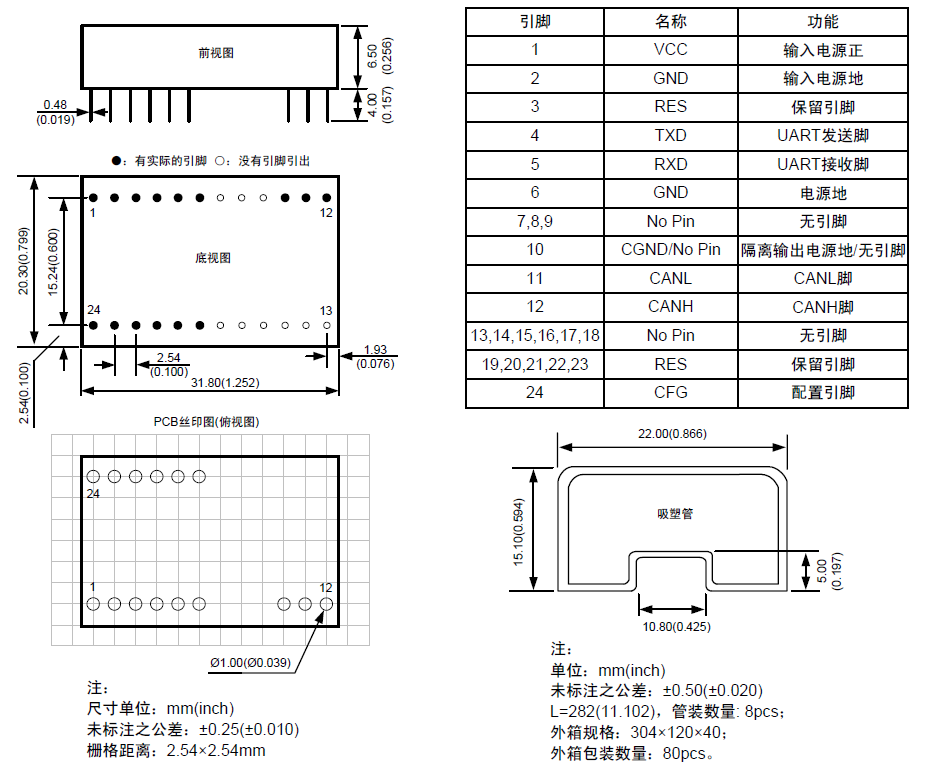

5. 外观尺寸

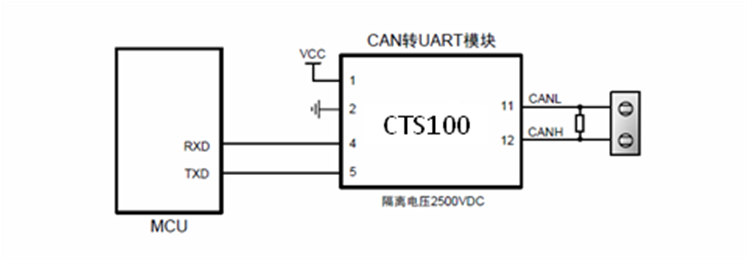

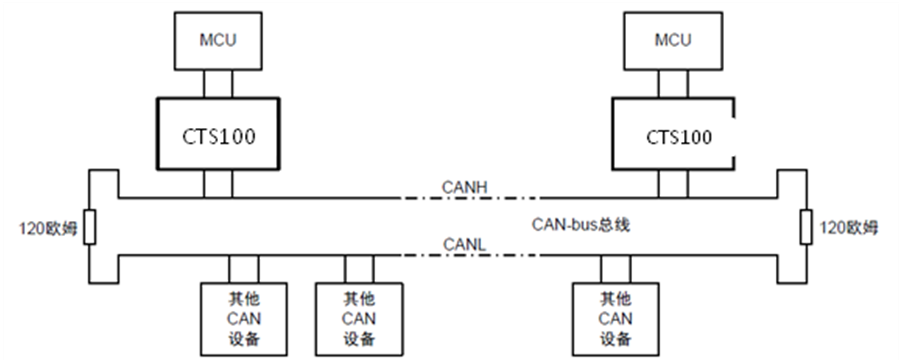

6. 应用电路
下载支持
- 上一篇：暂无
- 下一篇：嵌入式串口UART转CAN隔离模块CTS100M
