有线传输

工业以太网转串口 系列工业级通用串口服务器

QK-N10系列是广州全控科技的增强型以太网数据转串口数据转换设备。QK-N10系列已经集成完善的以太网协议栈，方便用户无需深入了解以太网技术，就能通过串口接入以太网，实现远程管理监控。
在线留言

选型表

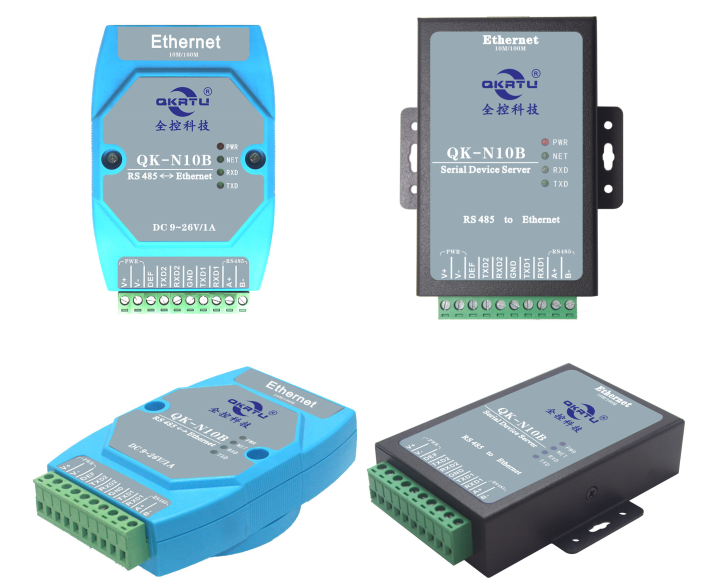

QK-N10 系列    工业级通用串口服务器


    QK-N10系列是广州全控科技的增强型以太网数据转串口数据转换设备。QK-N10系列已经集成完善的以太网协议栈，方便用户无需深入了解以太网技术，就能通过串口接入以太网，实现远程管理监控。

    QK-N10系列设备集成 10/100M 自适应以太网接口，串口通信最高波特率高达1.152Mbps(需要定制不同的收发器)，支持 TCP Server，TCP Client，UDP 等工作模式。

    通过以太网虚拟为实串口方式。当转换器收到串口数据时，自动切换到TCP客户端模式转换器向平台程序，请求连接并将数据传送到平台，传送完后转换器自动切换回TCP服务器模式监控中心，应用程序可以通过三种方式和串口服务转换器进行数据通讯。

    监控平台负责与现场设备通讯接收各种现场设备信息和控制现场。

    设备同时把经过处理后的数据保存到数据库数据服务器运行数据。

    库系统同时通过WEB服务器向数据查询终端提供数据数据查。

    询终端通过浏览器或专用查询工具查询所需要的信息。


网络通讯模式

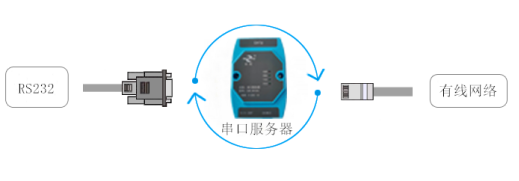

  • 串口转网口：

工业级通用串口服务器(图1)

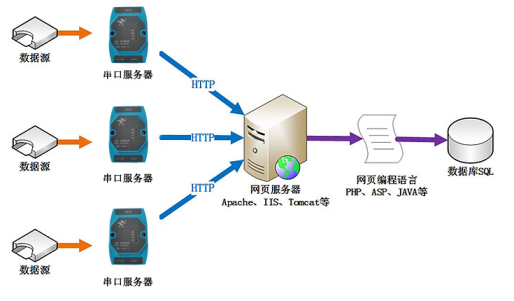

  • 串口转http：


工业级通用串口服务器(图2)


  • 网页转串口：

工业级通用串口服务器(图3)



应用拓扑图

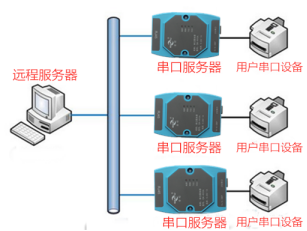

  • 控制系统通过网络管理多个串口设备:

工业级通用串口服务器(图4)

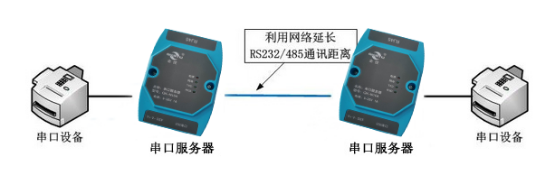

  • 利用网络延长串口通讯距离:

工业级通用串口服务器(图5)

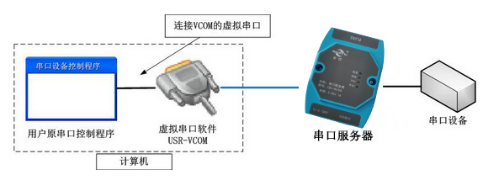

  • 利用虚拟串口软件（USR-VCOM）实现原串口程序远程控制设备:

工业级通用串口服务器(图6)

功能特点


Ø  让现有的串口设备快速、简单、可靠的升级为标准的以太网设备；

Ø  同时支持两个全功能串口

Ø  10M/100M 以太网自适应

Ø  支持TCP Server,TCP Client和 UDP等

Ø  支持标准 SOCKET 操作

Ø  串口波特率最高达 1Mbps（使用请联系我们！）

Ø  支持虚拟串口

Ø 支持AT命令配置

Ø  配置简单易用

Ø  支持 DHCP 自动获取 IP 地址功能

Ø  支持 DNS 域名系统

Ø  支持 0～2000ms 串口超时时间设置

Ø  工业级温度范围：-40～+85℃


订购信息

型号

功能备注

QK-N10A

增强型以太网转串口RS-232 设备


QK-N10B

增强型以太网转串口RS-485设备


QK-N10A2

嵌入式增强型以太网转双串口(RS-232和RS-485)


QK-N20A

增强型以太网转2路RS-232 设备


QK-N20B

增强型以太网转2路RS-485设备


QK-N20E

嵌入式增强型以太网转双串口模块


QK-N20ET

嵌入式增强型以太网转双串口模块(带RJ45接口)


外部结构

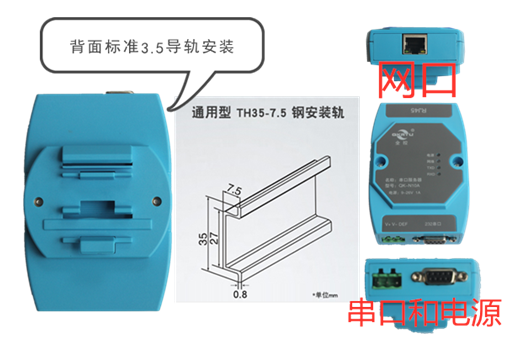

QK-N10A模块外部结构如图所示，接口简单，网口RJ45和串口；模块背面采用标准3.5导轨使得安装简单方便。


工业级通用串口服务器(图4)


工业级通用串口服务器(图8)

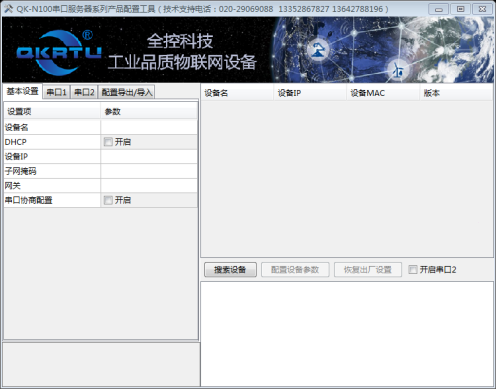

配套软件



工业级通用串口服务器(图3)


应用案例

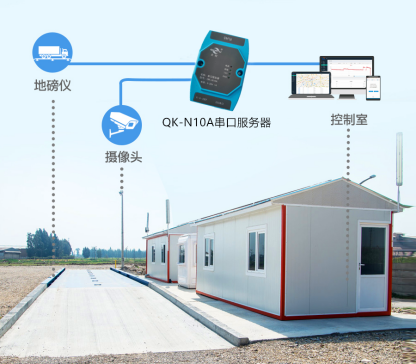

  • 高精度动静态超限超载检测系统

工业级通用串口服务器(图9)

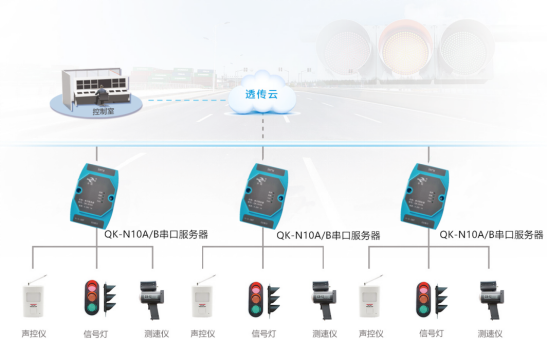

  • 串口服务器远程控制交通信号灯案例

工业级通用串口服务器(图10)

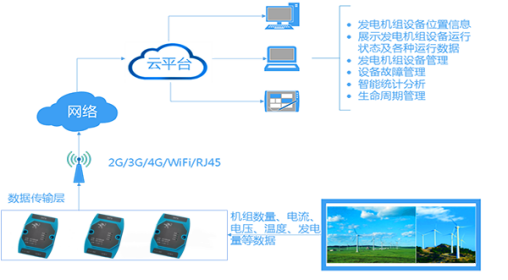

  • 风力发电机组物联网远程监控系统

工业级通用串口服务器(图11)

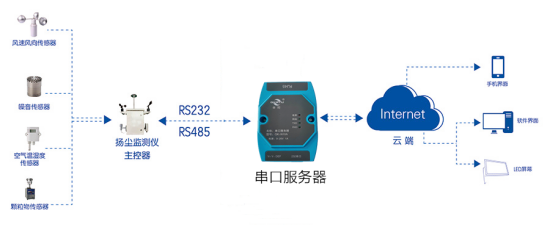

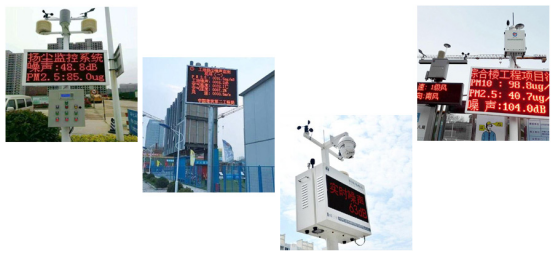

  • 环保监测行业解决方案



工业级通用串口服务器(图12)


工业级通用串口服务器(图13)




工业级通用串口服务器(图14)【在线订购】
