工业以太网转串口 系列嵌入式双串口服务器 QK-N20E
选型表
QK-N20系列 工业级通用双串口服务器
QK-N20系列是广州全控科技的嵌入式增强型以太网数据转双串口数据转换设备。QK-N20E已经集成完善的以太网协议栈，方便用户无需深入了解以太网技术，就能通过串口直接控制以太网。
QK-N20系列设备集成 10/100M 自适应以太网接口，串口通信最高波特率高达1.152Mbps，支持 TCP Server， TCP Client， UDP 等工作模式。
当今网络信息自动化的时代，通过网络进行远程监控和远程数据采集成为一种最经济最可靠的方式。但由于网络跟传统通讯方式的工作模式和工作原理相比具有更好的优势，因此为了充分发挥网络通讯的优势，基于网络的远程监控和远程数据采集可以采用一些更加高效和可靠的软件设计方案。
通过以太网虚拟为实串口方式。
当转换器收到串口数据时，自动切换到TCP客户端模式转换器向平台程序，请求连接并将数据传送到平台，传送完后转换器自动切换回TCP服务器模式监控中心，应用程序可以通过三种方式和串口服务转换器进行数据通讯。
监控平台负责与现场设备通讯接收各种现场设备信息和控制现场。
设备并把经过处理后的数据保存到数据库数据服务器运行数据。
库系统同时通过WEB服务器向数据查询终端提供数据数据查。
询终端通过浏览器或专用查询工具查询所需要的信息。
功能特性
Ø 让现有的串口设备快速，简单，可靠的升级为标准的以太网设备；
Ø 同时支持两个全功能串口。
Ø 10M/100M 以太网自适应，支持
Ø TCP Server,TCP Client和 UDP等
Ø 支持标准 SOCKET 操作
Ø 支持 2 个串口
Ø 串口波特率最高达 1.15Mbps（使用请联系我们）
Ø 支持虚拟串口
Ø 配置简单易用
Ø 支持 DHCP 自动获取 IP 地址功能
Ø 支持 DNS 域名系统
Ø 支持 0～2000ms 串口超时时间设置
Ø 工业级温度范围： -40～+85℃
QK-N20系列既可以实现服务器功能，也可以作为客户端使用，如下表：
| 串口服务器 (TCP Server) | QK-N20系列可以配置成服务器使用，等待客户端的连接 |
| 串口客户端 (TCP Client) | QK-N20系列可以配置成客户端使用，主动连接你建立的服务器 |
| 虚拟串口 (Real COM) | QK-N20系列可以把以太网口虚拟成串口 |
| 串口组播 (Group UDP) | QK-N20系列可以对具有同一组播地址的设备群发信息 |
| 透明传输 (UDP) | QK-N20系列可以工作在对等状态，不基于连接，简单高效 |
说明：表格 3.1是串口转以太网产品的常用功能，如果您需要更复杂的应用请联系我们，我们将为您提供热情周到的服务。
串口服务器工作模式

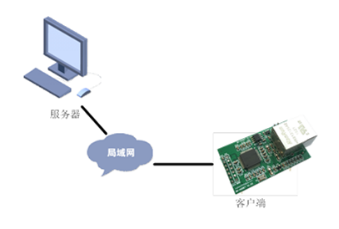

串口客户端工作模式

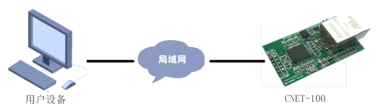

虚拟串口工作模式
UDP组播工作模式
UDP工作模式

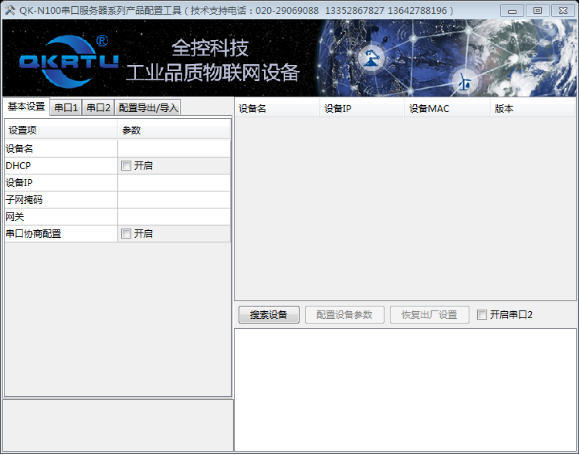

软件配置
典型应用

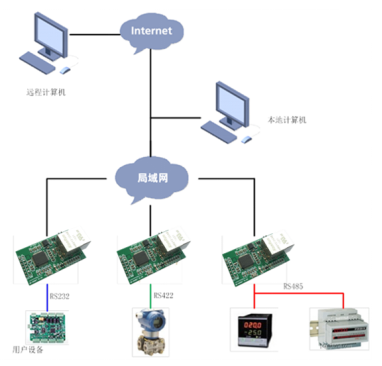

QK-N20A在工业中数据采集系统中的应用
当QK-N20系列收到串口数据时（一般是用户设备发送，如PLC、单片机等），自动向平台发送数据，平台负责接收各种现场设备信息和有效数据。
云服务器把经过处理后的数据保存到数据库，同时通过WEB服务器向数据查询终端提供数据数据查。
终端通过浏览器或专用查询工具查询所需要的信息。
下载支持
